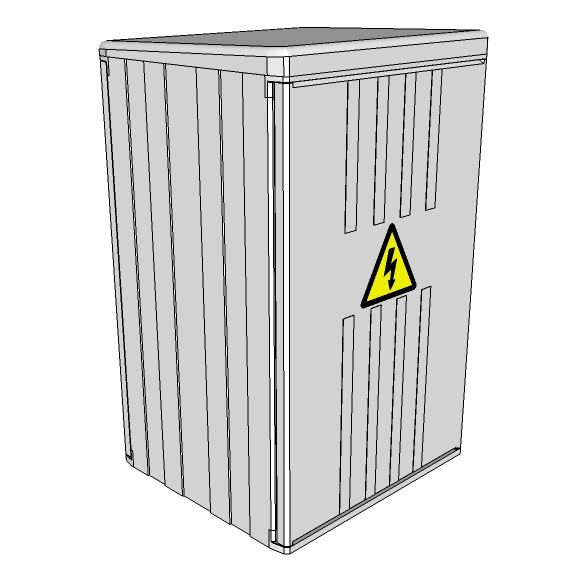

PR 3.2.2 na sokl IP54 (3D)

Kód produktu: 74YZ54 3.2.2 Kód výrobce: 8595208697890 Kód dodavatele: 8595208697890 Výrobce: ELPLAST-KPZ
5 809,21 Kč
4 801,00 Kč bez DPH
2 až 3 dny
Ks

Skříň určená pro instalaci elektrického zařízení ve svém vnitřním prostoru, z důvodů poskytnutí vhodné ochrany před vnějšími vlivy. U skříně je nutné definovat požadovaný zámek.

Zobraz detailní popis
  • Zeptejte se odborníka

Detailní popis

3D je unikátní systém robustních a univerzálních rozvaděčů. Komponenty skříní umožňují jejich sestavování vedle sebe a nad sebe a to ve dvou hloubkách. Veškerý sortiment skříní tak lze získat v kompatibilních rozměrech a jednotném designu.

Skříně jsou řešeny jako stavebnice z jednotlivých komponentů o rozměrech výšky 300, 500, 600,700 a 900 mm, šířky 290, 390 a 550 mm a hloubky 240 a 350 mm. Jednotlivé komponenty jsou z plastické hmoty SMC, splňující požadavky na hořlavost V0 a HB40 s úpravou pro expozici na povětrnosti a vhodnými vlastnostmi pro elektrotechniku.

Jednotlivé skříně lze libovolně sestavovat vedle sebe a nad sebe bez omezení do skříní nebo pilířů dvou hloubek. Jednotlivé komponenty jsou konstrukčně řešeny tak, aby jejich montáž byla jednoduchá a užití pokrylo široké spektrum požadavků elektrotechniky v jednotlivých odvětvích. Rozvaděče 3D lze montovat na sloup, na povrch, zazdívat a umísťovat do volného prostranství jako pilíř.

Dveře rozvaděče jsou zvenčí opatřeny jemnými žebry, které znesnadňují vylepování plakátů, a zároveň nenarušují estetiku rozvaděče. Materiál a konstrukce dveří eliminuje jejich jakékoli vlnění nebo prohnutí. Dveře jsou dostatečně odolné proti mechanickému poškození nebo destrukci. Otevírání dveří je zajištěno v úhlu 200 stupňů, což zajišťuje dokonalý přístup montéra k zařízení v rozvaděči a vylučuje jejich nechtěné vylomení. Vnitřní strana dveří je připravena k osazení pomocných držáků přístrojů a kapes na dokumentaci. Zamykání dveří je možné až na tři jednotlivé zámky, nebo trojbodovým pákovým zámkem. Demontáž dveří je jednoduchá a lze jí provést po otevření rozvaděče jakýmkoli nástrojem zmáčknutím pojistného pérka a vysunutím čepu. Ve dveřích je osazeno silikonové těsnění, čímž je docíleno IP 54. Celkové provedení umožňuje osazení dveří z obou stran rozvaděče a umístění přístrojů do střední části skříně.

Boky skříně jsou zvenčí opět jemně žebrovány ze stejného důvodu jako dveře. Navíc tyto žebra znemožňují vytržení rozvaděče ze zdiva. Celkové zpracování boků zajišťuje sestavení jednotlivých skříní nad sebe a vedle sebe v nekonečnou řadu. Boky jsou lisovány ve dvou základních hloubkách.

Střecha rozvaděče má sklon pouze na jednu stranu. Toto řešení umožňuje volbu sklonu a tím i odvod vody dopředu nebo dozadu. Skříně je proto možné montovat na stěnu a pilíře osazovat do těsné blízkosti stěny aniž by docházelo k zatékání vody na omítku.

Zadní stěna rozvaděče, která je především určena pro montáž přístrojů, je opatřena zalisovanými maticemi M6 nebo M8. Lze jí také vyrobit otevírací, musí se ale brát zřetel na hmotnost přístrojů na ní namontovaných. Dveře skříně se smí staticky zatížit hmotností max. 1,5 kg.

Obsah balení

  • Neobsahuje zámek (nutné objednat samostatně)

Specifikační body

  • systém rozvaděčů 3D
  • robustní pevný kompozitní skelet z SMC
  • bezúdržbovost
  • snadné osazení
  • 3 roky záruka

Technické parametry

Skelet
Značka 3D
Jmenovité napětí 1000 V
Způsob osazení na sokl
Stupeň krytí IP 54 IP
Stupeň mechanického krytí IK 10 IK
Typ zámku Bez zámku
Výška 600 mm
Hloubka 350 mm
Šířka 390 mm
Materiál SMC
