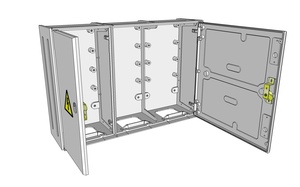

PR 3S vestavná (Modul)

Základní specifikace PR 3S vestavná (Modul)

• systém rozvaděčů Modul
• robustní pevný kompozitní skelet z SMC
• dno skříně s otvorem pro vstu kabelů
• bezúdržbovost
• snadné zazdění
• 3 roky záruka

Detailní popis PR 3S vestavná (Modul)

Skříně jsou řešeny jako stavebnice z jednotlivých modulů o rozměrech výšky 555 mm, hloubky 200 mm a šířky 270 mm. Jednotlivé moduly jsou z plastické hmoty Prepreg (SMC), schválené EZÚ a Technickým ústavem požární ochrany jako nesnadno hořlavé - třídy „B“ s úpravou pro expozici na povětrnosti a vhodnými vlastnostmi pro elektrotechniku.

Moduly lze při výrobě sestavovat vedle sebe s přepážkami, nebo bez, až do šířky 5-ti modulů, tj. 1.345 mm. Jednotlivé komponenty jsou konstrukčně řešeny tak, aby jejich montáž byla jednoduchá a užití pokrylo široké spektrum požadavků elektrotechniky v jednotlivých odvětvích. Dveře rozvaděče jsou zvenčí hladké, což nenarušuje estetiku rozvaděče. Materiál a konstrukce dveří eliminuje jejich jakékoli vlnění nebo prohnutí.

Dveře jsou dostatečně odolné proti mechanickému poškození nebo destrukci. Zamykání dveří je možné až na dva jednotlivé zámky nebo jeden pákový zámek. Demontáž dveří je jednoduchá a lze jí provést po otevření rozvaděče. Na dveře lze dodatečně namontovat lištu zajišťující odvětrání rozvaděče aniž by bylo narušeno krytí IP 44.

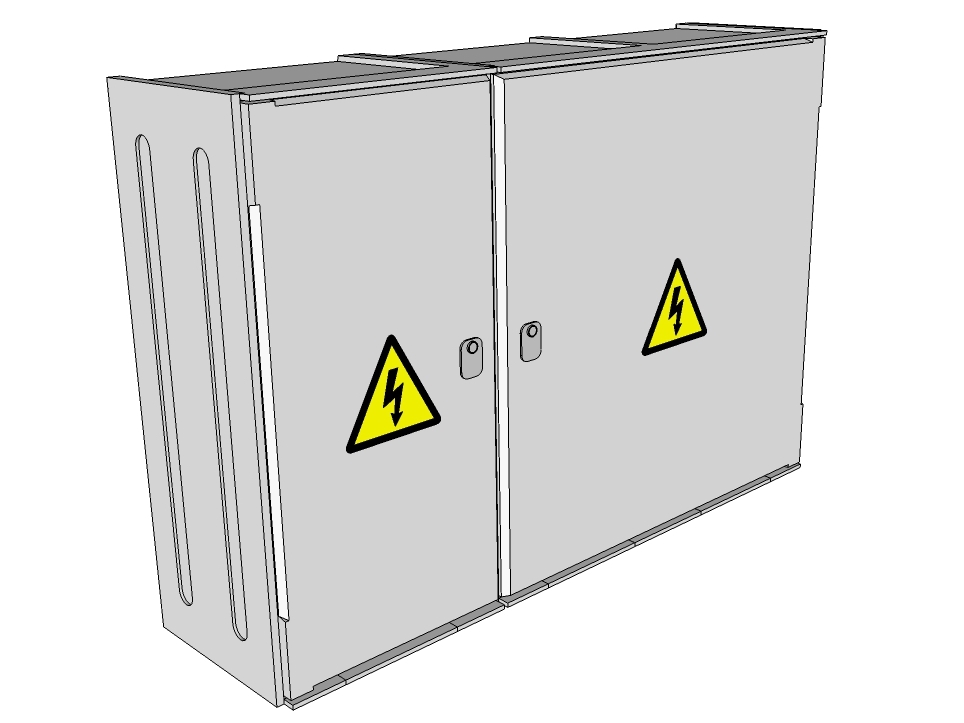

Boky skříně jsou zvenčí žebrovány Tyto žebra znemožňují vytržení rozvaděče ze zdiva. Celkové zpracování boků a meziboků zajišťuje sestavení jednotlivých skříní vedle sebe v teoreticky nekonečnou řadu.

Zadní stěna rozvaděče, která je především určena pro montáž přístrojů, je opatřena zalisovanými maticemi M6.

Obsah balení

• Štítek blesk není součástí
• Neobsahuje zámek (nutné objednat samostatně)
