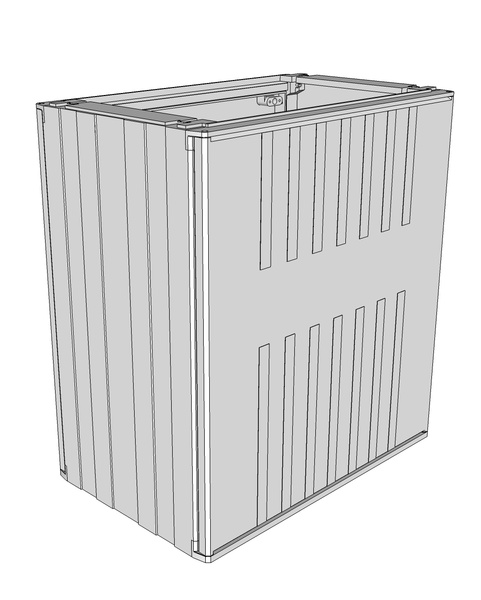

SO 3.2.3 (3D)

Sokl určený pro osazení skříní systému 3D. Do soklu je přístup pouze po otevření skříně.

Kód produktu 8200 3.2.3
Cena bez DPH 3 038,49 Kč
Cena s DPH 3 676,57 Kč
 ks

Základní specifikace SO 3.2.3 (3D)

  • systém rozvaděčů 3D
  • robustní pevný kompozitní skelet z SMC
  • bezúdržbovost
  • jednoduché osazení bez zednických prací
  • 3 roky záruka

Detailní popis SO 3.2.3 (3D)

3D je unikátní systém robustních a univerzálních rozvaděčů. Komponenty skříní umožňují jejich sestavování vedle sebe a nad sebe a to ve dvou hloubkách. Veškerý sortiment skříní tak lze získat v kompatibilních rozměrech a jednotném designu.

Jednotlivé skříně a sokly lze sestavovat vedle sebe a nad sebe bez omezení do skříní nebo pilířů. Jednotlivé komponenty jsou konstrukčně řešeny tak, aby jejich montáž byla jednoduchá a užití pokrylo široké spektrum požadavků elektrotechniky v jednotlivých odvětvích.

Pilíře a skříně 3D jsou certifikovány EZÚ Praha. V systému skříní 3D jsou také v nabídce přípojkové skříně a plynoměrové skříně.

Sokly se skříní lze osazovat na prefabrikovaný základ bez nutnosti zednických prací a technologických přestávek (není nutné čekat na ztuhnutí betonu...), nebo přímo na pevnou plochu (beton, dlažba a pod.) s pomocí vhodného spojovacího materiálu.

Kryt soklu lze demontovou pouze po otevření skříně posunutím dvou zarážek směrem k ose soklu a vyklopením krytu vpřed. Kabelový prostor je vybaven konzolou L profilu pro uchycení kabelů a tím i zamezení případnému mechanickému namáhání proudových spojů.

Sokl se jednoduše smontuje se skříní a základem. Celá sestava se osadí do připraveného výkopu, zasype se a zhutní. Tím je vpodstatě montáž pilíře kompletní.

Obsah balení

profil pro osazení držáků kabelů

Produkt je zařazen v následujících kategoriích

Mohlo by Vás také zajímat

Nahoru ^

Zobrazit technické informace » Zobrazit soubory ke stažení »

Parametry SO 3.2.3 (3D)

Skelet
Systém rozvaděčů 3D systém
Použitelný pro velikost 3D - velikost X.2.3
Způsob osazení pilíř
Stupeň mechanického krytí IK i 10
Výška 600 mm
Hloubka 350 mm
Šířka 550 mm
Materiál SMC

Nahoru ^

Zobrazit detailní informace » Zobrazit soubory ke stažení »

Ke stažení SO 3.2.3 (3D)

Velikost 36.876 KB, Typ souboru: dwg Typ: dwg, Datum poslední změny: 16.10.2015
Velikost 29.968 KB, Typ souboru: dwg Typ: dwg, Datum poslední změny: 16.10.2015

Nahoru ^

Zobrazit detailní informace » Zobrazit technické informace »

Příslušenství k SO 3.2.3 (3D)

Alternativní produkty k SO 3.2.3 (3D)
