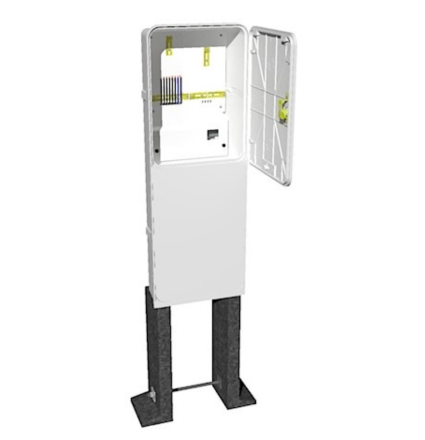

PER 1/3f/40 v pilíři (AHVO)

Akce Nejprodávanější ČEZ
Kód produktu: 52410 Kód výrobce: 8595208610967 Kód dodavatele: 8595208610967 Výrobce: ELPLAST-KPZ
7 670,19 Kč
6 339,00 Kč bez DPH
152,46 Kč PHE - poplatek za recyklaci
2 až 3 dny
Ks

Elektroměrový pilíř pro jeden jednosazbový třífázový elektroměr s  hlavním jističem do 40 A. Rozvaděč je vydrátován silovými vodiči CY 6  mm2.

Zobraz detailní popis
  • Zeptejte se odborníka

Detailní popis

Elektroměrový pilíř vhodný pro měření odběru rodinných domů a malých provozoven. Rozvaděč lze rozšířit na dvousazbové měření do 63A.

Skříně PER jsou certifikovány EZÚ Praha. V systému skříní AHVO jsou také v nabídce přípojkové skříně a plynoměrové skříně. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.

Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu silovými vodiči CY 6 mm2, tudíž měření do 40 A.

Obsah balení

  • neobsahuje hlavní jistič...
  • základ pilíře

Specifikační body

  • systém rozvaděčů AHVO
  • nízká cena
  • pro měření odběru elektrické energie
  • robustní pevný kompozitní skelet z SMC
  • bezúdržbovost
  • jednoduché osazení bez zednických prací
  • kvalitní svorky Weidmüller
  • možnost rozšíření o přípojkovou a plynoměrovou skříň
  • 3 roky záruka

Technické parametry

Vybavení
Počet fází 3 fáze
Značka AHVO
Jmenovitý proud 40 A
Způsob osazení pilíř
Jmenovité napětí 500 V
Stupeň krytí IP 44 IP
Stupeň mechanického krytí IK 10 IK
Jmenovitý kmitočet 50 Hz
Typ zámku Jednobodový zámek se čtyřhranem 6x6 mm
Zkratová odolnost 10 kA
Výška 1185 mm
Hloubka 216 mm
Šířka 420 mm
Distribuční společnost ČEZ
Materiál SMC
Počet přívodů 1
Přípojková skříň Bez přípojkové skříně
Připojovací průřez na přívodu 16 mm2
Typ svorky na přívodu P - konstrukční svorka
Počet vývodů 1
Počet jednosazbových elektroměrů 1
Připojovací průřez na vývodu 16 mm2
Typ svorky na vývodu P - konstrukční svorka
Vypínač instalace Ne
Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) Ne

Hodnocení produktu

Produkt zatím nikdo nehodnotil, buďte první!

Dotazy z poradny

Dotaz 2

Dobrý den, prosím o Vaše vyjádření: lze PER 1/3f/40 v pilíři (AHVO) použít v panelovém domě upevnění pilíře na stěnu s tím, že přívod bude z pravého boku pilíře ze sousední rozvodné skříně? Spodní přívod není možný. Uložení na podlahu není z více důvodů vhodné. Děkuji předem za odpověď.
Vladimír Typl

Dobrý den,
realizace vstupu do rozváděče z boku není při splnění norem až takový problém. Většinou stačí vyřešit boční vstup až při montáži. Vyhovovat by tedy měl každý náš rozváděč v provedení na stěnu.
Provedení pilíř lze také teoreticky osadit na stěnu, ale zbyde nepoužitý základ. Lepší je použít provedení na sokl a skříň sestavit jen se soklem. Skříň na sokl a sokl se objednávají jako samostatné položky. Sokl je pouze tubus, který není zespod uzavřený, a je nutné aby byl přisazený například k podlaze.
Montáž na chodbu v panelovém domě je ale spojena s celou řadou dalších problémů, mimo jiné protože se jedná o evakuační cestu. Doporučujeme kontaktovat projektanta, který zohlední všechny další aspekty a navrhne řešení. Většinou, ačkoliv se to zprvu nezdá, je nejjednodušší profesionální rozsáhlejší úprava výzbroje stávajícího rozváděče.

S pozdravem a přáním pěkného dne, tým eshopu

dotaz na rozvaděč

Dobrý den, chtěl jsem se zeptat, co dalšího je potřeba k zapojení tohoto rozvaděče. Hlavní jistič a nějaký další materiál? Děkuji
Petr Šlambor

Dobrý den,
co se týče samotného zapojení uvnitř rozváděče, tak součástí není hlavní jistič a elektroměr. Vše ostatní je součástí... tedy jako svorky, vodiče, kryty, desky, popisky, štítky, zkoušky... Hlavní jistič lze objednat samostatně a osadí vám jej do rozváděče elektrikář. Elektroměr osadí po dokončení distribuční společnost.

Co se týče osazení pilíře, tak součástí je podstavec a základ. Sestavu/pilíř je nutné pouze usadit na srovnané a zhutněné lože ve výkopu a při zasypávání zhutňovat. Betonování není nutné.

Co se týče připojení na ostatní rozvody, tak součástí nejsou přívodní ani odvodní kabel, ani další případný elektroinstalační materiál. Toto musí dodat elektrikář provádějící osazení a to především s ohledem na specifika daného odběrného místa.


S pozdravem a přáním pěkného dne, tým eshopu
