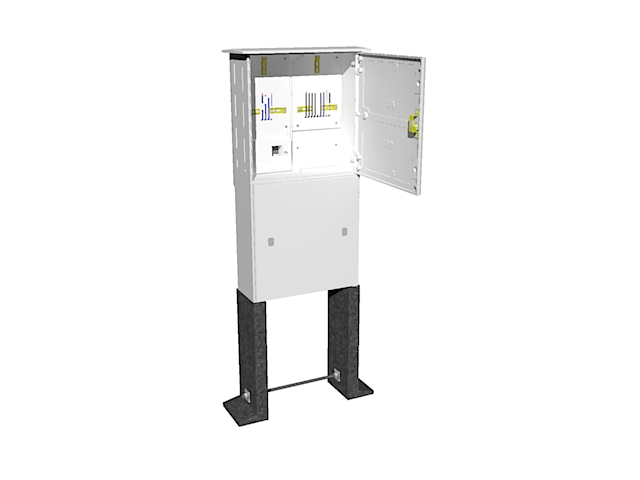

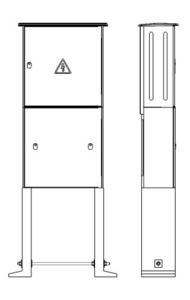

PER 2/3f/63 pilíř (Modul)

Elektroměrový pilíř pro jeden dvousazbový třífázový elektroměr s  hlavním jističem do 63 A. Rozvaděč je vydrátován silovými vodiči CY 10  mm2.

Kód produktu 5225
Cena bez DPH 7 361,34 Kč
Cena s DPH 8 907,22 Kč
 ks

Základní specifikace PER 2/3f/63 pilíř (Modul)

  • systém rozvaděčů Modul
  • pro měření odběru elektrické energie
  • robustní pevný kompozitní skelet z SMC
  • bezúdržbovost
  • jednoduché osazení bez zednických prací
  • kvalitní svorky Weidmüller a jistič LPN-2B-1 OEZ
  • možnost rozšíření o přípojkovou a plynoměrovou skříň
  • 3 roky záruka

Detailní popis PER 2/3f/63 pilíř (Modul)

Elektroměrový pilíř vhodný pro měření odběru rodinných domů a malých provozoven.

Jedná se o nejběžnější typ rozvaděče.

Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému Modul a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Sestavy lze kombinovat s dveřmi na jeden nebo dva moduly. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.

Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.

Obsah balení

  • Neobsahuje hlavní jistič...
  • jistič pro sazbový spínač LPN-2B-1
  • Základ pilíře

Nahoru ^

Zobrazit technické informace »

Parametry PER 2/3f/63 pilíř (Modul)

Skelet
Systém rozvaděčů Modulový systém
Způsob osazení pilíř
Stupeň krytí IP i 44
Stupeň mechanického krytí IK i 10
Typ zámku Jednobodový zámek se čtyřhranem 6x6 mm
Výška 1120 mm
Hloubka 230 mm
Šířka 540 mm
Materiál SMC
Hmontost 16 kg
Jmenovité hodnoty
Počet fází 3 fáze
Jmenovité napětí 500 V
Jmenovitý proud 63 A
Jmenovitý kmitočet 50 Hz
Zkratová odolnost 10 kA
Distribuční společnost ČEZ;EON
Způsob připojení
Počet přívodů 1
Připojovací průřez na přívodu 16 mm2
Typ svorky na přívodu P - konstrukční svorka
Počet vývodů 1
Připojovací průřez na vývodu 16 mm2
Typ svorky na vývodu P - konstrukční svorka
Vybavení
Přípojková skříň Bez přípojkové skříně
Počet dvousazbových elektroměrů i 1
Počet sazbových spínačů i 1
