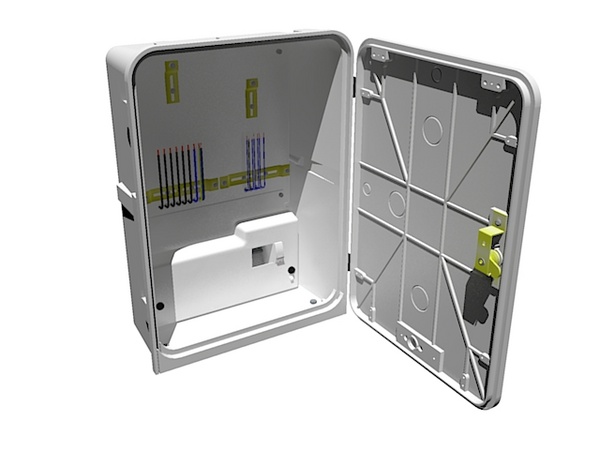

PER 2/3f/63 vestavná i na sokl (AHVO)
Elektroměrový rozvaděč pro jeden dvousazbový třífázový elektroměr s hlavním jističem do 63 A. Rozvaděč je vydrátován silovými vodiči CY 10 mm2.
Poskytujeme záruku 3 roky
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů a malých provozoven.
Skříně PER jsou certifikovány EZÚ Praha. V systému skříní AHVO jsou také v nabídce přípojkové skříně a plynoměrové skříně. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.
Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu silovými vodiči CY 10 mm2, tudíž měření do 63 A.
Obsah balení
- neobsahuje hlavní jistič...
- jistič pro sazbový spínač LPN-2B-1
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Jmenovitý proud | 63 A |
| Jmenovité napětí | 500 V |
| Značka | AHVO |
| Způsob osazení | vestavná i na sokl |
| Počet fází | 3 fáze |
| Stupeň krytí IP | 44 IP |
| Stupeň mechanického krytí IK | 10 IK |
| Jmenovitý kmitočet | 50 Hz |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Zkratová odolnost | 10 kA |
| Výška | 585 mm |
| Hloubka | 216 mm |
| Distribuční společnost | ČEZ |
| Šířka | 420 mm |
| Materiál | SMC |
| Počet přívodů | 1 |
| Přípojková skříň | Bez přípojkové skříně |
| Připojovací průřez na přívodu | 16 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Připojovací průřez na vývodu | 16 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | P - konstrukční svorka |
| Počet sazbových spínačů | 1 |
| Vypínač instalace | Ne |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ne |
Hodnocení produktu
Statistika hodnocení zákazníků
Doporučení od zákazníků
Dotazy z poradny
objednávka
Dobrý den, je tento typ přípojky skladem? Potřeboval bych ji už během příštího týdne.Antonin Svitalek
Dobrý den,
bohužel uvedený rozváděč nedržíme skladem. Vyrábíme jej až na základě objednávky. Vše se odvíjí od okamžitého stavu ve výrobě, ale jsme jej chopni dodat vždy do 14ti dní ode dne objednání.
Pro informace o okamžitém stavu výroby, respektive aktuálním nejkretším termínu dodání je nutné kontaktovat někoho z našich kolegů telefonicky. Kontakty naleznete zde.
S pozdravem a přáním pěkného dne, tým eshopu
zapojení pro PV a TUV
Dobrý den, je možné tento rozvaděč objednat se zapojením na blokování přímotopného vytápění a dalšího spotřebiče podle platných připojovacích podmínek nn ČEZ strana 21? Pokud chci se dnem, je nutné uvést v objednávce? DěkujiViktor Špaček
Dobrý den,
1) uvedený rozvaděč PER 2/3f/63 je zapojen dle platných připojovacích podmínek ČEZ pro TUV a AKU (akumulační vytápění - strana 20.). Mezi zapojením rozváděče pro TUV a AKU a vámi požadovaným zapojením rozváděče TUV a PV není rozdíl. Rozdíl je pouze v označení vodiče vytápění, kdy u přímotopného vytápění by mělo být označení PV, nikoliv AKU jak je standardně z výroby. Další rozdíl je pak v připojení samotného přijímače HDO, to však provádí technik distribuční společnosti. Pokud tedy uvedete požadavek v objednávce, označíme vodič pro vytápění jako PV.
2) uvedený rozvaděč je včetně dna, tedy včetně spodní přepážky. Žádné další komponenty k rozvaděči nejsou nutné.
V případě dalších dotazů nás neváhejte kontaktovat.
S pozdravem a přáním pěkného dne, tým eshopu
