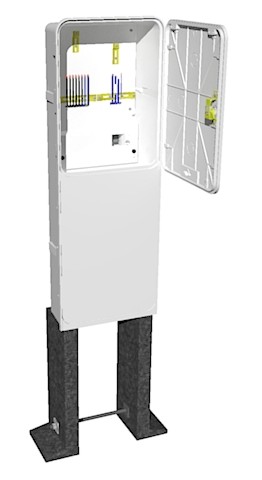

PER 2/3f/63 v pilíři (AHVO)
Elektroměrový pilíř pro jeden dvousazbový třífázový elektroměr s hlavním jističem do 63 A. Rozvaděč je vydrátován silovými vodiči CY 10 mm2.
Poskytujeme záruku 3 roky
Detailní popis
Elektroměrový pilíř vhodný pro měření odběru rodinných domů a malých provozoven.
Jedná se o nejběžnější typ rozvaděče.
Skříně PER jsou certifikovány EZÚ Praha. V systému skříní AHVO jsou také v nabídce přípojkové skříně a plynoměrové skříně. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.
Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- neobsahuje hlavní jistič...
- jistič pro sazbový spínač LPN-2B-1
- základ pilíře
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Počet fází | 3 |
| Značka | AHVO |
| Jmenovitý proud | 63 A |
| Způsob osazení | pilíř |
| Jmenovité napětí | 500 V |
| Stupeň krytí IP | IP44 |
| Stupeň mechanického krytí IK | IK10 |
| Jmenovitý kmitočet | 50 Hz |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Zkratová odolnost | 10 kA |
| Výška | 1185 mm |
| Hloubka | 216 mm |
| Šířka | 420 mm |
| Distribuční společnost | ČEZ |
| Materiál | SMC |
| Počet přívodů | 1 |
| Přípojková skříň | Bez přípojkové skříně |
| Připojovací průřez na přívodu | 16 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Připojovací průřez na vývodu | 16 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | P - konstrukční svorka |
| Počet sazbových spínačů | 1 |
| Vypínač instalace | Ne |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ne |
Hodnocení produktu
Statistika hodnocení zákazníků
Doporučení od zákazníků
Dotazy z poradny
rozvaděče
Dobrý den, chci u vás zakoupit hodinový rozvaděč PER 2/3f/63 v pilíři (AHVO). ale dále bych potřeboval dva pilíře s rozvodnou na 24 nebo 36 modulů pro jističe. Bohu žel nejsem schopen to poskládat na vašem e obchodu. Předtím zmiňovaný rozvaděč je schválen i pro ČEZ? Děkuji za infoVáclav Radouš
Dobrý den,
odpověď rozdělíme na dvě části:
- rozvaděč PER 2/3f/63 v pilíři (AHVO) vyhovuje požadavkům ČEZ i EG.D (E.ON). Dále rozváděč vyhovuje platným normám a je certifikován v EZÚ. ČEZ rozváděče neschvaluje, pouze vydává připojovací podmínky, které musí výrobce rozváděče splnit, aby mohl být rozváděč osazen v distribuční síti ČEZ. Tento rozváděč připojovací podmínky ČEZ splňuje a lze jej tedy osadit v distribuční síti ČEZ (i EGD).
- Pro osazení modulárních přístrojů lze využít například PR A pilíř - zdola otevřená (AHVO) s roštem , dnem, zámkem a případně dalším příslušenstvím. Možností je mnoho.
V případě dalších dotazů nás neváhejte kontaktovat.
S pozdravem a přáním pěkného dne, tým eshopu
PER 2/3f/63 v pilíři (AHVO)
Dobrý den, rád bych se zeptal jak hluboko má být pilíř pod zemí. Nenašel jsem na něm žádnou míru, která by vytyčovala terén. Díky.DANIEL Příborský
Dobrý den,
základ se dává do země celý, tedy 600 mm. Spodní část podstavce by měla být zárověň s finální úrovní terénu. Jak usazovat pilíře v terénu naleznete například zde (jedná se i jiný typ pilíře, ale princip je stejný).
V případě dalších dotazů nás neváhejte kontaktovat.S pozdravem a přáním pěkného dne, tým eshopu
