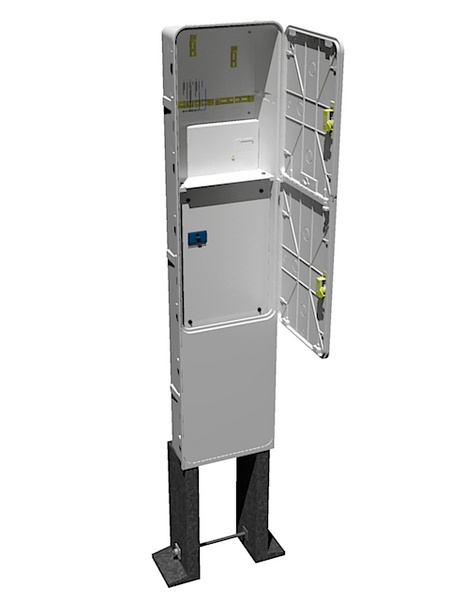

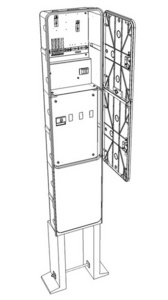

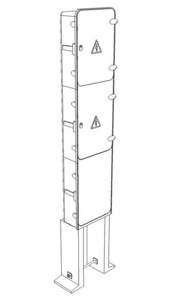

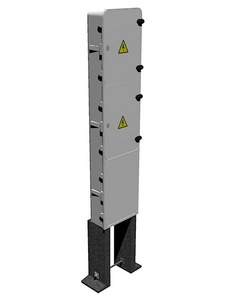

PERP 160/160/ČEZ pilíř (AHVO)
Elektroměrový rozvaděč pro jedno dvousazbové nebo jednosazbové nepřímé měření do 160 A.
Detailní popis
Elektroměrový rozvaděč vhodný pro nepřímé měření odběru provozoven, průmyslových objektů, rekreačních zařízení a výroben elektrické energie.
Skříně AHVO jsou certifikovány EZÚ Praha. V systému skříní AHVO jsou také v nabídce přípojkové skříně a plynoměrové skříně.

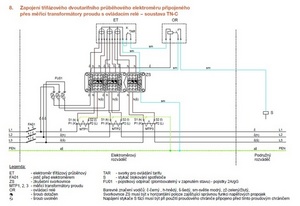

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- jistič OEZ 3VA1116-3EF32-0AA0 se spouští 160A TM240
- MTP 200/5, třída přesnosti 0,5S, výkon 5VA, cejchované
- pojistkový odpínač s vložkami 2A a světelnou signalizací stavu
- svorkovnice ZS1B
- základ pilíře
Specifikační body
Technické parametry
| Vybavení | |
| Počet fází | 3 fáze |
| Jmenovité napětí | 500 V |
| Značka | AHVO |
| Způsob osazení | pilíř |
| Jmenovitý proud | 160 A |
| Stupeň krytí IP | 44 IP |
| Jmenovitý proud jističe | 160 A |
| Stupeň mechanického krytí IK | 10 IK |
| Jmenovitý kmitočet | 50 Hz |
| Zkratová odolnost | 10 kA |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Výška | 1785 mm |
| Vypínací charakteristika | L - vedení bez možnosti regulace |
| Hloubka | 216 mm |
| Šířka | 420 mm |
| Distribuční společnost | ČEZ |
| Materiál | SMC |
| Počet přívodů | 1 |
| Přípojková skříň | Bez přípojkové skříně |
| Připojovací průřez na přívodu | 95 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Počet jednosazbových elektroměrů | 1 |
| Připojovací průřez na vývodu | 240 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | S - šroub pro kabelová oka |
| Počet sazbových spínačů | 1 |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
PERP 160/160/ČEZ pilíř (AHVO)
Dobrý den, měli bychom zájem o tento pilíř, ale podmínky pro připojení společností ČEZ je požadavek převod měřících transformátorů 150/5A třída přesnosti 0,5s. Dokážete nám dodat tento pilíř? Děkuji za odpověď.L. Málek M-Gruppe
Dobrý den,
připojovací podmínky ČEZ požadují pro hlavní jistič 160A osazení měřících transfomátorů s převodem 150/5 nebo 200/5. Uvedený rozváděč tedy vyhovuje připojovacím podmínkám. V některých případech jsou ale požadavky na MTP upřesněny například ve vyjádřením k odběrnému místu na jednu z uvedených hodnot. Pokud požadujete osazení jiného převodu MTP, než je standardně nabízeno, stačí to doplnit do objednávky do poznámky.
S pozdravem a přáním pěkného dne, tým eshopu
