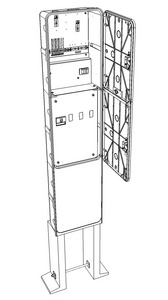

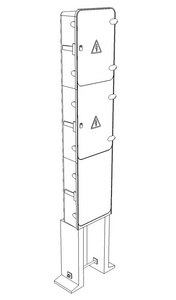

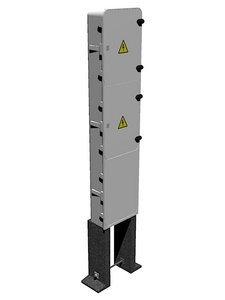

PERP 160/100/ČEZ pilíř (AHVO)
Elektroměrový rozvaděč pro jedno dvousazbové nebo jednosazbové nepřímé měření do 160 A.
Poskytujeme záruku 3 roky
Detailní popis
Elektroměrový rozvaděč vhodný pro nepřímé měření odběru provozoven, průmyslových objektů a rekreačních zařízení. Rozváděč není vhodný pro měření výroben elektrické energie!
Skříně AHVO jsou certifikovány EZÚ Praha. V systému skříní AHVO jsou také v nabídce přípojkové skříně a plynoměrové skříně.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- jistič OEZ 3VA1110-3EF32-0AA0 se spouští 100A TM240
- MTP 100/5, třída přesnosti 0,5S, výkon 5VA, cejchované
- pojistkový odpínač s vložkami 2A a světelnou signalizací stavu
- svorkovnice ZS1B
- základ pilíře
Specifikační body
Technické parametry
| Vybavení | |
| Způsob osazení | pilíř |
| Jmenovité napětí | 500 V |
| Jmenovitý proud | 160 A |
| Počet fází | 3 |
| Značka | AHVO |
| Jmenovitý proud jističe | 100 A |
| Stupeň krytí IP | IP44 |
| Jmenovitý kmitočet | 50 Hz |
| Stupeň mechanického krytí IK | IK10 |
| Zkratová odolnost | 10 kA |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Výška | 1785 mm |
| Vypínací charakteristika | L - vedení bez možnosti regulace |
| Hloubka | 216 mm |
| Distribuční společnost | ČEZ |
| Šířka | 420 mm |
| Materiál | SMC |
| Počet přívodů | 1 |
| Přípojková skříň | Bez přípojkové skříně |
| Připojovací průřez na přívodu | 95 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Počet jednosazbových elektroměrů | 1 |
| Připojovací průřez na vývodu | 240 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | S - šroub pro kabelová oka |
| Počet sazbových spínačů | 1 |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ne |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
Nepřímé měření skříň pilíř HJ100A HDS 125A pojistky odvod na firmu 35mm
Dobrý den, prosím o doporučení skříň s pilířem pro FVE firemní HJ 100A ve skříní, HDS vedle stávající skříně budou 125A pojistky nožové. Odvodní kabel bude 5x35mm CYKY. Distribuce ČEZ. DěkujiMiroslav Píštěk
Dobrý den,
vašemu zadání by měl vyhovovat rozváděč PERP 160/100/ČEZ 33.1.23 pilíř (3D). V případě dalších dotazů nás neváhejte kontaktovat.S pozdravem a přáním pěkného dne, tým eshopu
