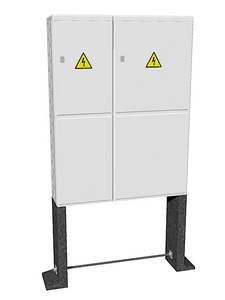

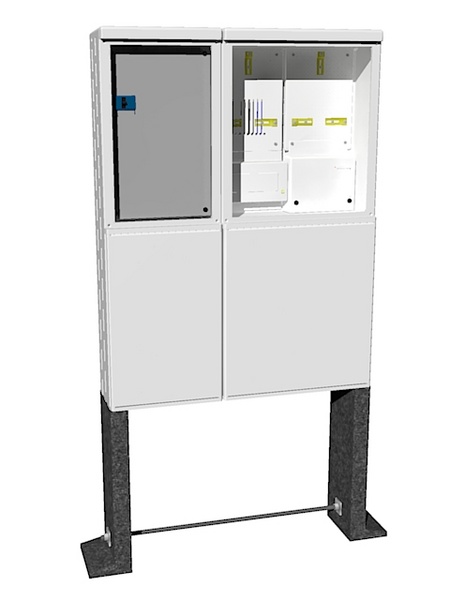

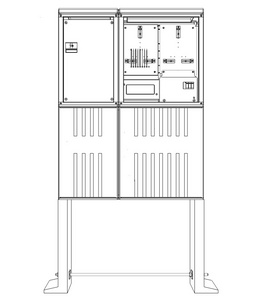

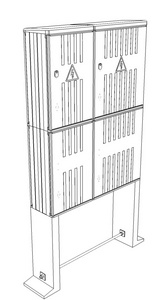

PERP 160/100/ČEZ 33.1.23 pilíř (3D)
Elektroměrový rozvaděč pro jedno dvousazbové, nebo jednosazbové nepřímé měření do 160 A.
Poskytujeme záruku 3 roky
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru provozoven, průmyslových objektů, rekreačních zařízení a výroben elektrické energie.
Skříně 3D jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů.
Hlavní jistič a měřící transformátory proudu jsou vždy součástí rozvaděče.

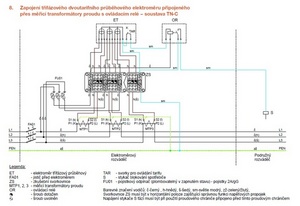

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- jistič OEZ 3VA1110-3EF32-0AA0 se spouští 100A TM240
- MTP 100/5, třída přesnosti 0,5S, výkon 5VA, cejchované
- pojistkový odpínač s vložkami 2A a světelnou signalizací stavu
- svorkovnice ZS1B
- základ pilíře
- prostorová rezerva pro další technologie (dálkový odečet, HDO...)
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Značka | 3D |
| Jmenovité napětí | 500 V |
| Počet fází | 3 fáze |
| Způsob osazení | pilíř |
| Jmenovitý proud | 160 A |
| Jmenovitý proud jističe | 100 A |
| Stupeň krytí IP | 44 IP |
| Jmenovitý kmitočet | 50 Hz |
| Stupeň mechanického krytí IK | 10 IK |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Zkratová odolnost | 10 kA |
| Vypínací charakteristika | L - vedení bez možnosti regulace |
| Výška | 1200 mm |
| Hloubka | 240 mm |
| Šířka | 940 mm |
| Distribuční společnost | ČEZ |
| Materiál | SMC |
| Počet přívodů | 1 |
| Připojovací průřez na přívodu | 95 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Počet jednosazbových elektroměrů | 1 |
| Připojovací průřez na vývodu | 240 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | W - třmenová svorka |
| Počet sazbových spínačů | 1 |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
PERP 160/100/ČEZ 33.1.23 pilíř (3D)
Dobrý den, rád bych se Vás zeptal nebo spíše utvrdil v tom, že elektroměrový rozvaděč PERP 160/100/ČEZ 33.1.23 pilíř (3D) je možné zpětně použít i pro přímé měření. Jen na místo zkušební svorkovnice bude zřejmě nezbytné použít jiný díl / kryt. Prosím tímto o potřebné informace, případě rovnou odkaz na vhodné příslušenství. S pozdravemRoman Reinisch
Vážený zákazníku,
rozváděč nepřímého měření obsahuje podobné konstrukční díly jako rozváděč přímého měření. Zapojení rozváděčů je však zcela jiné a nelze rozváděč jednoduše střídavě používat pro přímé a nepřímé měření. Rozváděč nepřímého měření ale lze upravit na přímé měření. Úprava není triviální a musí jí dělat elektrikář. Přístroje související výhradně s nepřímým měřením (MTP, ZS1B, OPV...) se mohou v rozváděči ponechat nezapojené pro zpětný přechod na nepřímé měření (stále se jedná o rozváděč nepřímého měření, ikdyž bude zapojen jako přímé měření). Je nutné obejít MTP a silové vodiče zavést do elektroměrové desky. Hlavní jistič doporučujeme osadit stejný typ s potřebnou hodnotou, aby nebylo nutné měnit plombovací kryty a upravovat zapojení vývodů. Samozřejmě je nutná změna zapojení všech přístrojů v rozváděči.
Pokud je zapotřebí nyní přímé měření a po navýšení v budoucnu nepřímé měření, umíme nabídnout tzv. dočasně přímé měření. Jestliže je ale období přímého měření krátké, vyplatí se instalovat rovnou nepřímé měření.S pozdravem a přáním pěkného dne, tým eshopu
