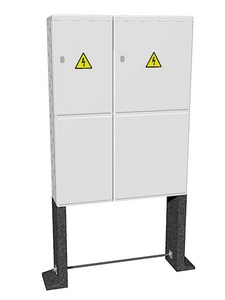

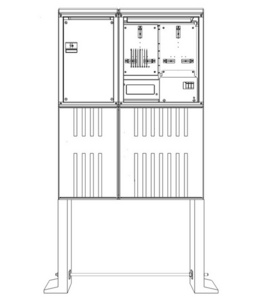

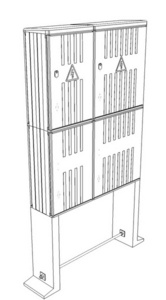

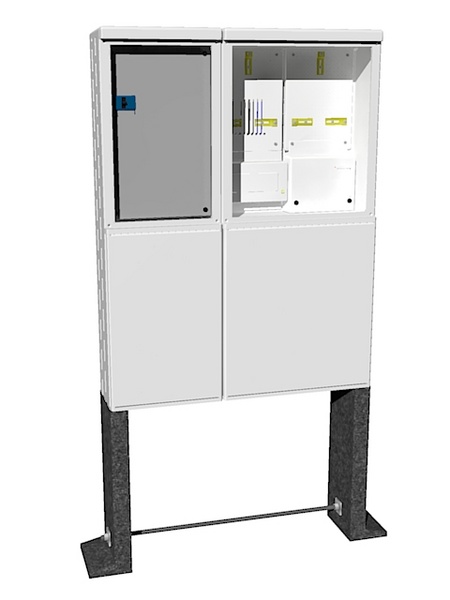

PERP 160/125/ČEZ 33.1.23 pilíř (3D)
Elektroměrový rozvaděč pro jedno dvousazbové, nebo jednosazbové nepřímé měření do 160 A.
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru provozoven, průmyslových objektů, rekreačních zařízení a výroben elektrické energie.
Skříně 3D jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů.
Hlavní jistič a měřící transformátory proudu jsou vždy součástí rozvaděče.

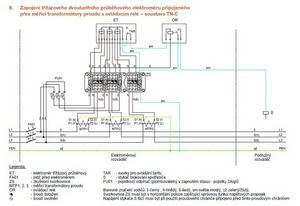

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- jistič OEZ 3VA1112-3EF32-0AA0 se spouští 125A TM240
- MTP 150/5, třída přesnosti 0,5S, výkon 5VA, cejchované
- pojistkový odpínač s vložkami 2A a světelnou signalizací stavu
- svorkovnice ZS1B
- základ pilíře
- prostorová rezerva pro další technologie (dálkový odečet, HDO...)
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Značka | 3D |
| Jmenovité napětí | 500 |
| Počet fází | 3 fáze |
| Způsob osazení | pilíř |
| Jmenovitý proud | 160 A |
| Jmenovitý proud jističe | 125 |
| Stupeň krytí IP | 44 |
| Jmenovitý kmitočet | 50 |
| Stupeň mechanického krytí IK | 10 |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Zkratová odolnost | 10 |
| Vypínací charakteristika | L - vedení bez možnosti regulace |
| Výška | 1200 |
| Hloubka | 240 |
| Šířka | 940 |
| Distribuční společnost | ČEZ |
| Materiál | SMC |
| Počet přívodů | 1 |
| Připojovací průřez na přívodu | 95 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Počet jednosazbových elektroměrů | 1 |
| Připojovací průřez na vývodu | 240 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | W - třmenová svorka |
| Počet sazbových spínačů | 1 |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
Měřící trafa proudu
Dobrý den. Budu si objednávat od vás elektroměrový pilíř pro nepřímé měření typ: PERP/160/125/ČEZ 33.1.23. V popisu píšete že trafa jsou 150/5A s přesností 0,5S. Ve smlouvě s ČEZ mám podmínky připojení kde mám vyspecifikováno trafa 125/5A s přesností 0,5S. Lze tyto trafa vyměnit popřípadě změní se cena bedny? Jde mi o informaci k zákazníkovi. Dále prosím o termín výroby. DěkujuKarel Macourek
Dobrý den,
osazení jiných MTP není problém. Kolegové vám zašlou nabídku na rozváděč s požadovanou úpravou.S pozdravem a přáním pěkného dne, tým eshopu
Dotaz k pilíři
Dobrý den, mám v záměru objednat pilíř 5261-125-cez 33.1.23. Nicméně v připojovacích podmínkách ČEZu (125A jistič) je uveden požadovaný měřící transfomátor s poměrem 125/5 a v popisu tohoto pilíře je 150/5. Je možné tedy i přes tento rozdíl pilíř použít? DěkujiPavel Sedláček
Dobrý den,
připojovací podmínky ČEZ Distribuce umožňují pro hlavní jistič 125A použít MTP s převodem 125/5 i 150/5. Připojovacím podmínkám tedy vyhovují obě varianty.
Závazné je především vyjádření k odběrnému místu, kde může být uveden požadovaný převod MTP. I pokud je ve vyjádření k odběrnému místu uveden požadovaný převod 125/5, může při vašem požadavku ČEZ toto změnit na 150/5. Je to otázka spíše pro technika distribuční společnosti.
Naopak i u uvedeného rozváděče lze osadit MTP s převodem 125/5, pokud je požadavek uvedený v objednávce. Cena je stejná.
Do rozváděčů osazujeme primárně vyšší hodnotu převodu MTP z důvodu snazšího přechodu na vyšší hodnotu hlavního jističe.
S pozdravem a přáním pěkného dne, tým eshopu
