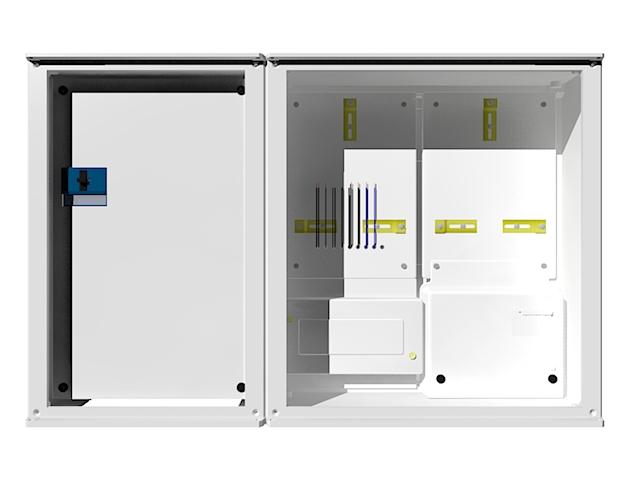

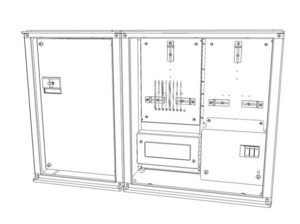

PERP 160/160/ČEZ 3.1.23 vestavná (3D)
Elektroměrový rozvaděč pro jedno dvousazbové, nebo jednosazbové nepřímé měření do 160 A.
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru provozoven, průmyslových objektů, rekreačních zařízení a výroben elektrické energie.
Skříně 3D jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů.
Hlavní jistič a měřící transformátory proudu jsou vždy součástí rozvaděče.

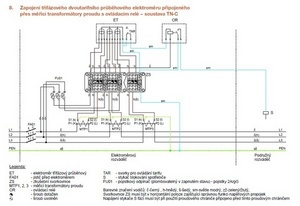

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- jistič OEZ 3VA1116-3EF32-0AA0 se spouští 160A TM240
- MTP 200/5, třída přesnosti 0,5S, výkon 5VA, cejchované
- pojistkový odpínač s vložkami 2A a světelnou signalizací stavu
- svorkovnice ZS1B
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Značka | 3D |
| Jmenovité napětí | 500 V |
| Počet fází | 3 fáze |
| Způsob osazení | vestavná |
| Jmenovitý proud | 160 A |
| Jmenovitý proud jističe | 160 A |
| Stupeň krytí IP | 44 IP |
| Jmenovitý kmitočet | 50 Hz |
| Stupeň mechanického krytí IK | 10 IK |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Zkratová odolnost | 10 kA |
| Vypínací charakteristika | L - vedení bez možnosti regulace |
| Výška | 600 mm |
| Hloubka | 240 mm |
| Šířka | 940 mm |
| Distribuční společnost | ČEZ |
| Materiál | SMC |
| Počet přívodů | 1 |
| Připojovací průřez na přívodu | 95 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Počet jednosazbových elektroměrů | 1 |
| Připojovací průřez na vývodu | 240 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | W - třmenová svorka |
| Počet sazbových spínačů | 1 |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
PERP 160/160/ČEZ 3.1.23 vestavná
Dobrý den, do nové přípojky od ČEZ Distribuce na 3x160A potřebuji koupit elektroměrnou skřín s jističem a trafem. V podmínkách ČEZu je MTP 150/5, váš produkt má 200/5. Bohužel těmto údajům nerozumím, bylo by to pro ČEZ i tak vyhovující? Vydáte nám ke skříni potvrzení o ověření stanoveného měřidla? Je tento produkt schválený pro ČEZ distribuci?Michal MAREK - Pivovar Ovipistán s.r.o.
Dobrý den,
dle "připojovacích podmínek" ČEZ distribude mohou být k jističi 160A osazeny měřící transformátory 150/5 i 200/5. Připojovacím podmínkám je ale nadřízen dokument "vyjádření k odběrnému místu", kde mohou být některé podmínky připojení upřesněny. Pokud tedy máte ve vyjádření k odběrnému místu definovány měřící transformátory 150/5 je nutné toto dodržet, nebo s pracovníkem distributora vyjednat změnu transformátorů na 200/5. Technicky jsou možné oba typy transformátorů, ale jde o nastavení elektroměru, který dodává distributor.
Z naší strany není problém do rozváděče osadit měřící transformátory 150/5, pokud to uvedete v objednávce (například v poznámce). Cena rozvaděče bude stejná. Pokud není uvedeno v objednávce jinak, osazujeme k jističi 160A měřící transformátory 200/5.Ověření stanoveného měřidla, tedy měřících transformátorů, vydává výrobce měřících transformátorů. Vždy dodáváme ověřené transformátory a potvrzení je přibaleno v dokumentaci k rozvaděči.
ČEZ distribuce elektroměrové rozvaděče neschvaluje. ČEZ distribuce pouze vydává dokument "připojovací podmínky", který stanovuje veškeré požadavky na rozvaděče. Jejich naplnění je na výrobci. Naše rozvaděče PERP 160/xxx/ČEZ splňují všechny požadavky které ČEZ distribuce předepisuje. Tento rozvaděč tedy bude v síti ČEZ distribuce bez problému připojen. Vhodnost vybraného typu rozváděče pro vaší potřebu ale doporučujeme konzultovat s realizační firmou, protože jsou specifické aplikace, kde nelze tento rozvaděč použít. Pro běžné měření spotřeby provozoven je rozvaděč vhodný.
S pozdravem a přáním pěkného dne, tým eshopu
PERP 160/160/ČEZ
Dobrý den, je možné elektroměrový rozváděč PERP 160/160/ČEZ 3.1.23 vestavná (3D) použít jako nástěnný? Děkuji Lucie PurnochováLucie Purnochová
Dobrý den,
vestavný rozvaděč PERP nelze osadit na stěnu tak, jak je zde nabízen.
- Střecha rozvaděče je připravena pro vestavnou montáž a při montáži na stěnu na povětrnosti by do něj mohla zatéct voda. Pokud by byl namontovaný v interiéru nebo pod přístřeškem, nebude vestavné provedení ideální, ale lze jej osadit na stěnu. V obou případech ale bude vhodnější provedení rozvaděče "na sokl".
- Spodní strana rozvaděče je otevřená. Obdodbně jako u rozpojovacích kabelových skříní je i u rozvaděčů PERP počítáno s většími připojovacími průřezy, a proto je rozvaděč bez spodní přepážky. Je počítáno stím, že při osazení do zdiva nebo na sokl nebude tento otvor přístupný. Při montáži na stěnu je tedy nutné spodní stranu rozvaděče zaslepit dnem a doplnit průchodkami (není součástí PERP). Dále je nutné uvědomit si, že při připojení větších průřezů přes průchodku nemusí stávající připojovací prostor stačit, protože průchodka značně komplikuje manipulaci s připojovaným kabelem. V těchto případech lze rozvaděč vyrobit vyšší, respektive s větším připojovacm prostorem.
Nedoporučujeme osazovat vestavný rozvaděč PERP na stěnu, ale při výrobě lze rozvaděč upravit, aby byl vhodný pro montáž na stěnu. S montáží na stěnu jsou ale spojené další problémy s mechanickou ochranou a uložením kabelů. V některých případech pak vychází jako lepší a levnější osadit ke stěně pilíř, nebo jen rozvaděč v provedení "na sokl" včetně soklu, kde je vyřešený jak vstup vodičů, tak ochrana a uložení vodičů. Vše se odvíjí především od průřezů připojovaných kabelů.
Všechny výše uvedené úpravy jsme samozřejmě chopni zajistit při výrobě.
S pozdravem a přáním pěkného dne, tým eshopu
