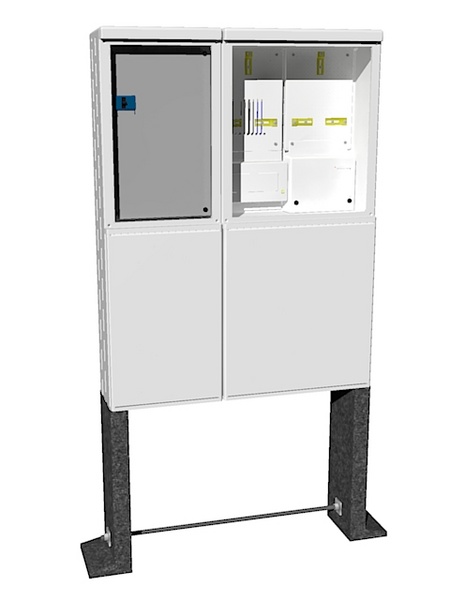

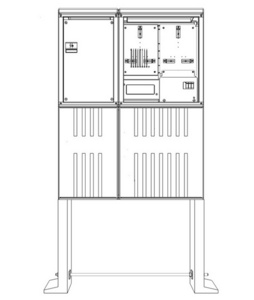

PERP 160/160/ČEZ 33.1.23 pilíř (3D)
Elektroměrový rozvaděč pro jedno dvousazbové, nebo jednosazbové nepřímé měření do 160 A s výrobnou (FVE).
Poskytujeme záruku 3 roky
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru provozoven, průmyslových objektů, rekreačních zařízení a výroben elektrické energie.
Skříně 3D jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů.
Hlavní jistič a měřící transformátory proudu jsou vždy součástí rozvaděče.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- jistič OEZ 3VA1116-3EF32-0AA0 se spouští 160A TM240
- MTP 150/5, třída přesnosti 0,5S, výkon 5VA, cejchované
- pojistkový odpínač s vložkami 2A a světelnou signalizací stavu
- svorkovnice ZS1B
- základ pilíře
- prostorová rezerva pro další technologie (dálkový odečet, HDO...)
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Počet fází | 3 |
| Značka | 3D |
| Jmenovitý proud | 160 A |
| Způsob osazení | pilíř |
| Jmenovité napětí | 500 V |
| Stupeň krytí IP | IP44 |
| Jmenovitý proud jističe | 160 A |
| Stupeň mechanického krytí IK | IK10 |
| Jmenovitý kmitočet | 50 Hz |
| Zkratová odolnost | 10 kA |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Výška | 1200 mm |
| Vypínací charakteristika | L - vedení bez možnosti regulace |
| Hloubka | 240 mm |
| Šířka | 940 mm |
| Distribuční společnost | ČEZ |
| Materiál | SMC |
| Počet přívodů | 1 |
| Připojovací průřez na přívodu | 95 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Připojovací průřez na vývodu | 240 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | W - třmenová svorka |
| Počet spínacích prvků (HDO/relébox) | 1 |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ano |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
Celková výška rozvaděče
Dobrý den, nemáte nějaký okótovaný výkres rozvaděče PERP 160/160/ČEZ 33.1.23 pilíř, včetně základu (ten je 600mm, jak jsem zjistil), soklu (ten by měl být taky 600mm) a i samotného rozvaděče. Nějak nejsme schopni se shodnout, co v popisu přesně znamená? Výška 1200mm. DěkujiJaroslav Dostál
Dobrý den,
u všech našich produktů v provedení pilíř uvádíme výšku nadzemní části pilíře. Je to dáno tím, že podzemní část (základ) je vždy 600 mm a je dodávána v rozmontovaném stavu jako příbal. Také je z hlediska uživatelského podstatný rozměr nadzemní části, tedy to, co bude viditelné v terénu. V neposlední řadě lze rozměr odvodit z kódu "33.1.23", což je 600+600.240.390+550. Více zde.
Výška celého sestaveného pilíře je tedy 1800 mm, ale nadzemní část je vysoká jen 1200 mm. Základ je vysoký 600 mm. Sokl (podstavec bez podzemní části) je vysoký taky 600 mm. A skříň je také vysoká 600 mm.
Zakótovaný výkres zašleme.S pozdravem a přáním pěkného dne, tým eshopu
