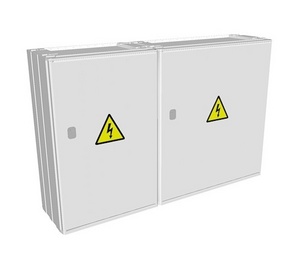

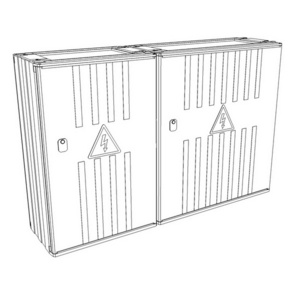

PERP 160/160/EON 3.1.23 vestavná (3D)
Elektroměrový rozvaděč pro jedno dvousazbové, nebo jednosazbové nepřímé měření do 160 A s výrobnou (FVE).
Poskytujeme záruku 3 roky
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru provozoven, průmyslových objektů, rekreačních zařízení a výroben elektrické energie.
Skříně 3D jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů.
Hlavní jistič a měřící transformátory proudu jsou vždy součástí rozvaděče.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- jistič OEZ 3VA1116-3EF32-0AA0 se spouští 160A TM240
- MTP 200/5, třída přesnosti 0,5S, výkon 10VA, cejchované
- svorkovnice ZS1B
- optopřevodník není součástí
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Způsob osazení | vestavná |
| Jmenovité napětí | 500 V |
| Značka | 3D |
| Počet fází | 3 |
| Jmenovitý proud | 160 A |
| Jmenovitý proud jističe | 160 A |
| Stupeň krytí IP | IP44 |
| Stupeň mechanického krytí IK | IK10 |
| Jmenovitý kmitočet | 50 Hz |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Zkratová odolnost | 10 kA |
| Vypínací charakteristika | L - vedení bez možnosti regulace |
| Výška | 600 mm |
| Hloubka | 240 mm |
| Distribuční společnost | EG.D |
| Šířka | 940 mm |
| Materiál | SMC |
| Počet přívodů | 1 |
| Připojovací průřez na přívodu | 95 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Počet jednosazbových elektroměrů | 1 |
| Připojovací průřez na vývodu | 240 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | W - třmenová svorka |
| Počet sazbových spínačů | 1 |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ano |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
PERP 160/160/EON 3.1.23 vestavná (3D) vybavená jen jako přímé měření
Dobrý den. Potřebujeme elektroměrovou skříň PERP 160/160/EON 3.1.23 vestavná (3D). Ale potřebujeme ji zatím vybavenou jen na přímé měření 3f 80 A, dvousazba, vypínač instalace, připojovací průřezy 25 mm2 jako PER 2V2/3f/80/EGD 3.1.3 vestavná (3D). Potřebujeme to pro budoucí předělání na nepřímé měření. Bylo by toto možné? Děkuji.Pavel Porteš
Dobrý den,
rozváděč PERP je možné zapojit jako přímé měření. Pak se jedná o dočasně přímé měření. Cena takového rozváděče se ale blíží ceně nepřímého měření a je nutné zvážit, zda není lepší osadit rovnou nepřímé měření. Pokud má být možnost přechodu jen jako možnost v budoucnosti, je lepší volit přímé měření s prostorovou rezervou. Pak lze použít například zmiňovaný PER 2V2/3f/80/EGD 3.1.3 vestavná (3D) a PR 3.1.3 vestavná IP43 (3D). Taková sestava pak umožní přezbrojení na nepřímé měření až 250A.
Váš dotaz předáváme technikům a oni s vámi řešení doladí.S pozdravem a přáním pěkného dne, tým eshopu
Elektroměrový rozvaděč nepřímé měření, výrobna FVE
Dobrý den. Potřebujeme zrekonstruovat el. rozvaděč odběrného místa provozovny a jako vhodný elektroměrový rozvaděč se jeví PERP 160/100/EON 3.1.23 vestavná. Jak se to v tomto případě řeší vypínač instalace, pokud je instalovaná FVE výrobna v objektu. DěkujiPavel Porteš
Dobrý den,
vypínač instalace je vyžadován distribučními společnostmi pouze u rozváděčů přímého měření (do 80A). U rozváděčů nepřímého měření není vyžadován, protože beznapěťového stavu svorek elektroměru lze docílit i bez vypínače instalace.S pozdravem a přáním pěkného dne, tým eshopu
