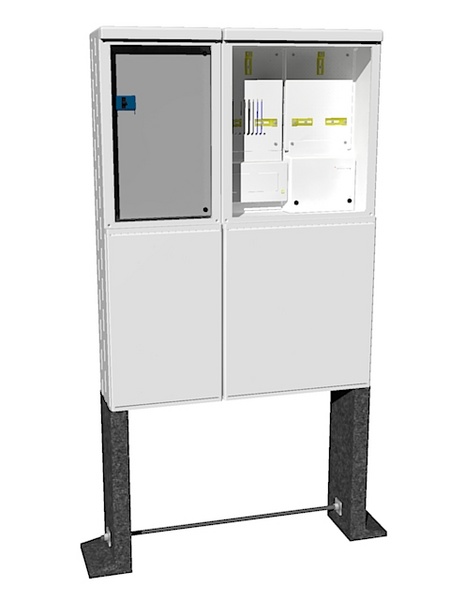

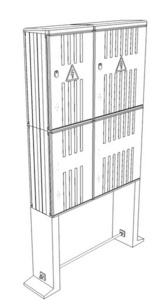

PERP 160/160/EON 33.1.23 pilíř (3D)
Elektroměrový rozvaděč pro jedno dvousazbové, nebo jednosazbové nepřímé měření do 160 A s výrobnou (FVE).
Poskytujeme záruku 3 roky
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru provozoven, průmyslových objektů, rekreačních zařízení a výroben elektrické energie.
Skříně 3D jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů.
Hlavní jistič a měřící transformátory proudu jsou vždy součástí rozvaděče.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- jistič OEZ 3VA1116-3EF32-0AA0 se spouští 160A TM240
- MTP 200/5, třída přesnosti 0,5S, výkon 10VA, cejchované
- svorkovnice ZS1B
- optopřevodník není součástí
- základ pilíře
- prostorová rezerva pro další technologie (dálkový odečet, HDO...)
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Počet fází | 3 |
| Značka | 3D |
| Jmenovitý proud | 160 A |
| Způsob osazení | pilíř |
| Jmenovité napětí | 500 V |
| Stupeň krytí IP | IP44 |
| Jmenovitý proud jističe | 160 A |
| Stupeň mechanického krytí IK | IK10 |
| Jmenovitý kmitočet | 50 Hz |
| Zkratová odolnost | 10 kA |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Výška | 1200 mm |
| Vypínací charakteristika | L - vedení bez možnosti regulace |
| Hloubka | 240 mm |
| Šířka | 940 mm |
| Distribuční společnost | EG.D |
| Materiál | SMC |
| Počet přívodů | 1 |
| Připojovací průřez na přívodu | 95 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Připojovací průřez na vývodu | 240 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | W - třmenová svorka |
| Počet spínacích prvků (HDO/relébox) | 1 |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ano |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
PERP 160/160/EON 33.1.23
Dobrý den, u produktu uvádíte průřez vstupního vodiče 95mm2 a průřez výstupního vodiče 240mm2. Je možné využít např. nějaký adapter, aby bylo možné připojit na vstupu do rozvaděče, tedy přípoj od distribuční sítě 240mm2? DěkujiVáclav Šíma
Dobrý den,
u katalogových rozváděčů PERP se připojuje přívod přímo do hlavního jističe. U PERP 160/... lze připojit vodič do 95 mm2. Pomocí připojovací sady 3VA9113-0JJ12, která je jako příslušenství, lze průřez zvýšit na 150 mm2. Pokud potřebujete připojit vodiče 240 mm2, lze zvolit rozváděč PERP 250/160/EON, který má připojení až do 240 mm2 na přívodu.S pozdravem a přáním pěkného dne, tým eshopu
