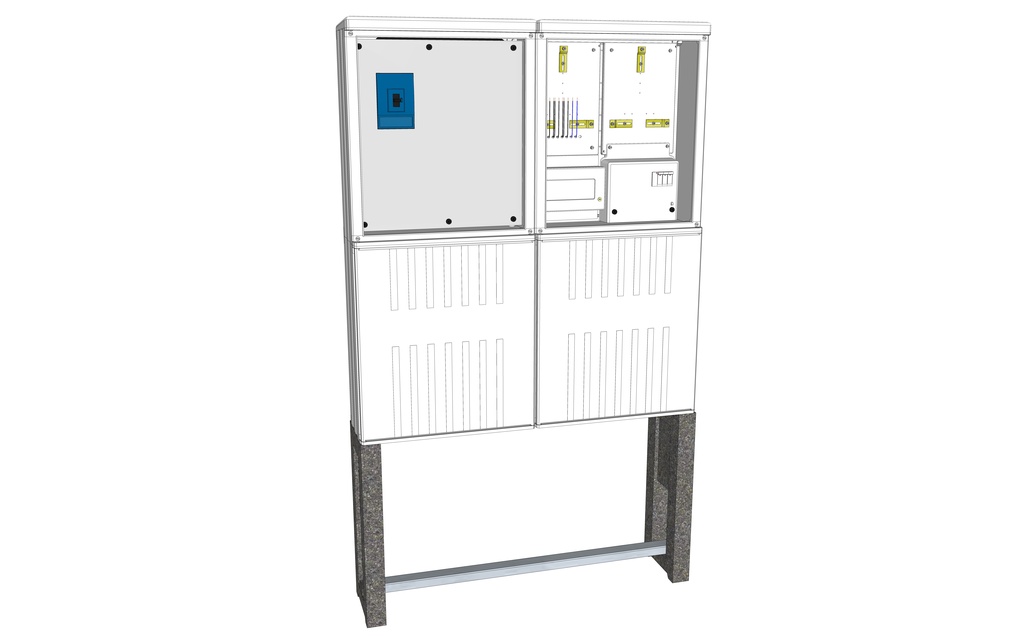

PERP 250/250/EON 33.1.33 pilíř (3D)
Elektroměrový rozvaděč pro jedno dvousazbové, nebo jednosazbové nepřímé měření do 250 A.
Poskytujeme záruku 3 roky
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru provozoven, průmyslových objektů a rekreačních zařízení.
Skříně 3D jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů.
Hlavní jistič a měřící transformátory proudu jsou vždy součástí rozvaděče.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- jistič OEZ 3VA1225-4EF32-0AA0 se spouští 250A TM240
- MTP 250/5, třída přesnosti 0,5S, výkon 10VA, cejchované
- pojistkový odpínač s vložkami 2A a světelnou signalizací stavu
- svorkovnice ZS1B
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Značka | 3D |
| Jmenovité napětí | 500 V |
| Počet fází | 3 fáze |
| Jmenovitý proud | 250 A |
| Způsob osazení | pilíř |
| Stupeň krytí IP | 44 IP |
| Jmenovitý proud jističe | 250 A |
| Jmenovitý kmitočet | 50 Hz |
| Stupeň mechanického krytí IK | 10 IK |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Zkratová odolnost | 10 kA |
| Vypínací charakteristika | L - vedení bez možnosti regulace |
| Výška | 1200 mm |
| Hloubka | 240 mm |
| Distribuční společnost | EG.D |
| Šířka | 1100 mm |
| Materiál | SMC |
| Hmotnost | 78 kg |
| Počet přívodů | 1 |
| Připojovací průřez na přívodu | 240 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Počet jednosazbových elektroměrů | 1 |
| Připojovací průřez na vývodu | 240 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | W - třmenová svorka |
| Počet sazbových spínačů | 1 |
