Vypínač instalace v elektroměrovém rozváděči

Kdy je povinný, kde má být umístěn a proč kolem něj panuje zmatek

Vypínač instalace je prvek, který je v poslední době vyžadován distribučními společnostmi u nově zřizovaných nebo rekonstruovaných odběrných míst. Vypínač instalace se dostává do popředí diskusí mezi projektanty i montážními firmami. Zdánlivě jednoduchý požadavek, aby bylo možné odpojit elektroměr od odběrného místa, totiž není ve všech připojovacích podmínkách vykládán jednotně a jednoznačně.

Zatímco u některých distributorů je situace jasná, v připojovacích podmínkách společnosti EG.D se objevuje rozpor mezi textovou částí a schématy. To v praxi vede k nejasnostem, zda je vypínač instalace nutné instalovat ve všech případech – nebo jen u některých typů měření.

Umístění vypínače musí být:

v elektroměrovém rozváděči jako první přístroj zapojený za elektroměrem (může být i v plombované části)
ve sdruženém rozváděči (elektroměrový a okruhový rozváděč) jako první přístroj zapojený za elektroměrem

K čemu vypínač instalace slouží

Účelem vypínače instalace je umožnit bezpečné odpojení elektroměru, nebo elektroměrového rozváděče, od celé elektroinstalace odběrného místa, které může obsahovat zdroj elektrické energie, a zajistit tím bezpečnou manipulaci s elektroměrem. Používá se zejména při výměně elektroměru. Je jej ale vhodné využít i pro dočasné odpojení rekreačního objektu, například chaty. Odpojením pomocí vypínače instalace je zajištěno napájení elektroměru a tím i komunikace chytrého elektroměru s distributorem.

Z hlediska norem se jedná o vypínač, který musí splňovat požadavky například podle ČSN 33 2000-4-46 (volba a instalace zařízení k odpojování a spínání) a ČSN 33 2130 (elektrické instalace nízkého napětí).

Požadavky distributorů nejsou jednotné

ČEZ Distribuce

ČEZ rozlišuje jasně – vypínač instalace je požadován pouze u přímého měření. V textové části připojovacích podmínek i v přiložených schématech je zakreslen pouze v rozváděčích s měřením do 80 A.
U nepřímého měření se požadavek nevyskytuje ani v textu, ani ve schématech, a tedy se nepožaduje.

Připojovací podmínky ČEZ Distribuce naleznete zde.

PRE Distribuce

U PRE je filozofie obdobná – vypínač instalace je vyžadován v rozváděčích s přímým měřením, zatímco u nepřímého měření není vypínač instalace vyžadován.

Připojovací podmínky PRE Distribuce naleznete zde.

EG.D

U společnosti EG.D je situace složitější.
V textové části připojovacích podmínek (kapitola 10.3 – Vypínač instalace) se uvádí, že:

...musí být na výstupu z elektroměrového rozváděče instalován vypínací prvek,
kterým bude možné z hlediska zpětných proudů galvanicky odpojit elektroměrový rozváděč od
navazující instalace zákazníka.

Text tedy působí plošně – jako by byl vypínač požadován u všech typů měření, přímých i polopřímých/nepřímých.
Jenže ve schématech, která jsou součástí týchž podmínek, je vypínač instalace zakreslen pouze u měření přímého (do 80 A).
U schémat nepřímého/polopřímého měření (nad 80 A, s měřicími transformátory proudu) se nevyskytuje vůbec.

Tento rozpor vede k nejasnostem v praxi:

někteří projektanti vypínač instalace do rozváděčů nad 80 A měřením navrhují
jiní ho považují za nadbytečný prvek, který zvyšuje cenu rozváděče o desetitisíce korun a nemá oporu v technickém řešení

Z důvodu této nejasnosti jsme si vyžádali písemné stanovisko společnosti EG.D, které jasně říká:

Vypínač instalace je vyžadován pouze a jenom u přímého měření, tj. u odběrných míst s hlavním jističem do 80 A.

(Milan Rozporka, Správa TPM, EG.D, s.r.o. )

Příklad zapojení vypínače instalace dle požadavků EG.D

Dále není u EGD vyžadován vypínač instalace u staveništních a jiných přenosných elektroměrových rozváděčů pro kolotoče, stánky a podobné atrakce.

Připojovací podmínky EGD naleznete zde.

Technické provedení vypínače instalace

Pokud je vypínač instalace požadován, musí:

odpovídat jmenovitému proudu jističe před elektroměrem
být umístěn za elektroměrem (tedy na straně měřené instalace)
být viditelně označen a přístupný i bez nutnosti porušení plomb
umožnit odpojení všech pracovních vodičů (v třífázové síti všech fází)

Nejčastěji se používají odpínače nebo jističe s funkcí vypínače.

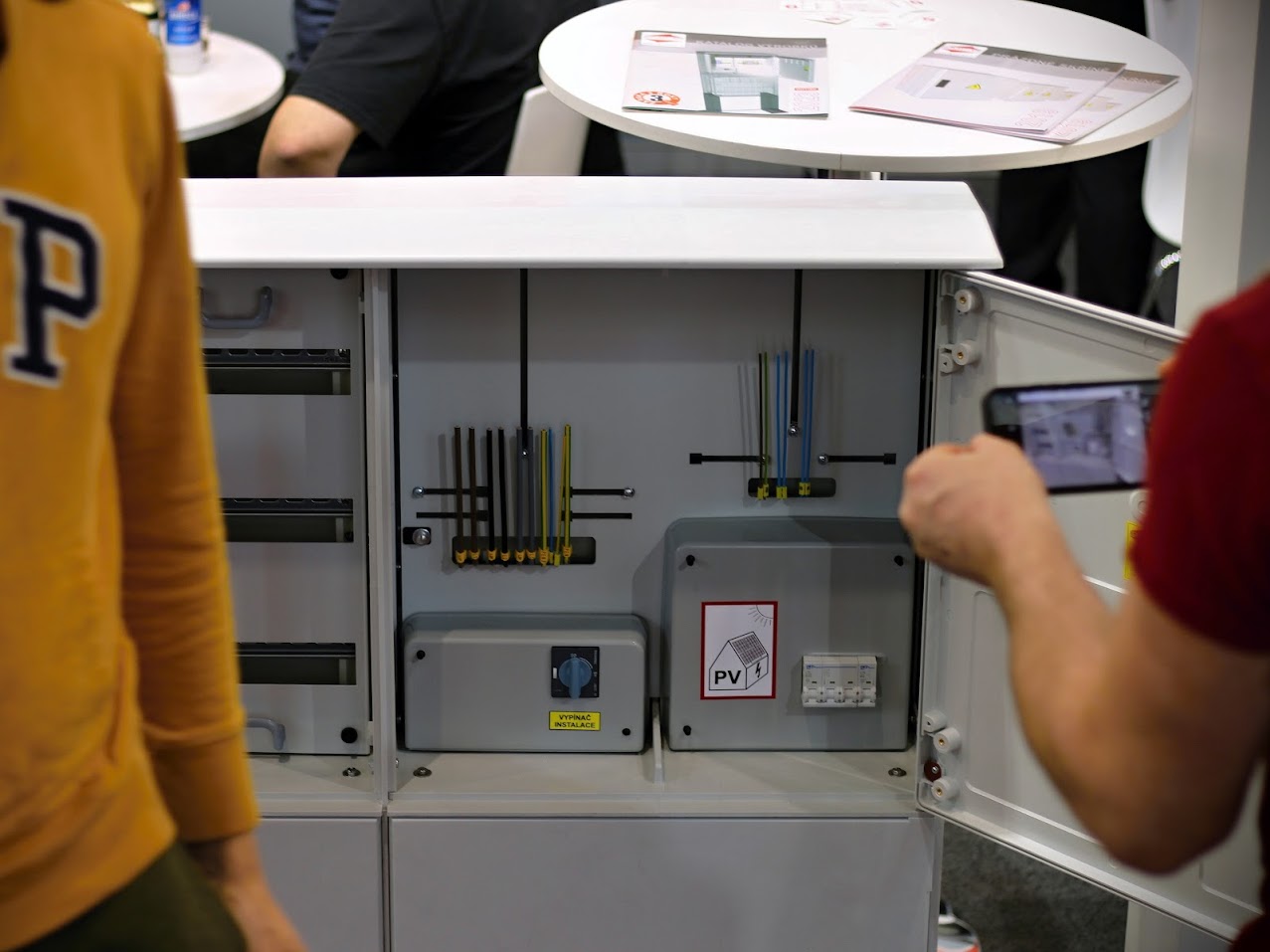

U elektroměrových rozváděčů ELPLAST-KPZ je vypínač instalace obvykle umístěn v neplombované části, nad výstupní svorkovnicí. Tento přístup zajišťuje jednoduchý servis i bez zásahu do plombované části.

Proč je jednoznačnost důležitá?

V praxi dochází k situacím, kdy projektant předepisuje vypínač instalace i tam, kde schéma distributora tuto povinnost neukládá.
Montážní firma se pak musí rozhodnout, zda:

rozváděč vybavit vypínačem „pro jistotu“, nebo
se opřít o oficiální schémata a argumentovat, že požadavek neplatí plošně

Z hlediska technické bezpečnosti není instalace vypínače nikdy na škodu, ale přináší zbytečné navýšení nákladů i složitější konstrukční řešení – zejména u rozváděčů s vyššími proudy.

Doporučení pro projektanty a montážní firmy

Řiďte se nejen textem, ale i schématy z připojovacích podmínek.
V případě EG.D není vypínač instalace zakreslen u nepřímých měření – to je podstatný argument.
Ověřte si požadavky připojovacích podmínek daného regionu.
Distribuční společnosti mají v některých oblastech různé interní interpretace.
Při pochybnostech komunikujte s technikem distributora.
Ověřený e-mailový souhlas má větší váhu než obecný výklad.
Volte rozváděč, který už obsahuje vypínač instalace.
Například rozváděče PER 1V a PER 2V již vypínač instalace obsahují.

Shrnutí

Smyslem vypínače instalace je zajistit možnost bezpečného odpojení elektroměru od vnitřní instalace objektu.
Požadavky distributorů se obecně liší, u EG.D je rozpor v informacích.
Text připojovacích podmínek EG.D požaduje vypínač plošně, ale schémata jej uvádějí pouze u přímého měření do 80 A.
U nepřímého/polopřímého měření není vypínač instalace vyžadován.

Kde je vypínač instalace zřejmě zbytečný

Zejména u odběrných míst bez jakéhokoli zdroje elektřiny nebo technologického zázemí působí plošné vyžadování vypínače instalace spíše formálně než smysluplně.
Typickým příkladem jsou:

napájecí body jízdenkových automatů
sirény integrovaného záchranného systému
rozvaděče telekomunikační infrastruktury
napájení kamerových systémů či dopravních značek
a další drobná odběrná místa

V takových případech jde o malé, jednoúčelové odběrné místo, které neobsahuje žádnou vnitřní instalaci a je zpravidla připojeno přes jediný vývod často jištěný pouze jističem před elektroměrem. Požadavek na osazení samostatného vypínače instalace zde nepřináší žádný bezpečnostní přínos. Přesto je distribučními společnostmi i zde vypínač instalace vyžadován, což zvyšuje složitost a cenu řešení, často bez reálného efektu.

Závěrem:

Vypínač instalace je důležitý bezpečnostní prvek, ale jeho plošné vyžadování u všech elektroměrových rozváděčů nedává vždy technický smysl.
Jednoznačné sjednocení výkladu ze strany distributorů by pomohlo projektantům i výrobcům rozváděčů navrhovat řešení, která budou zároveň bezpečná, funkční a ekonomicky přiměřená.
