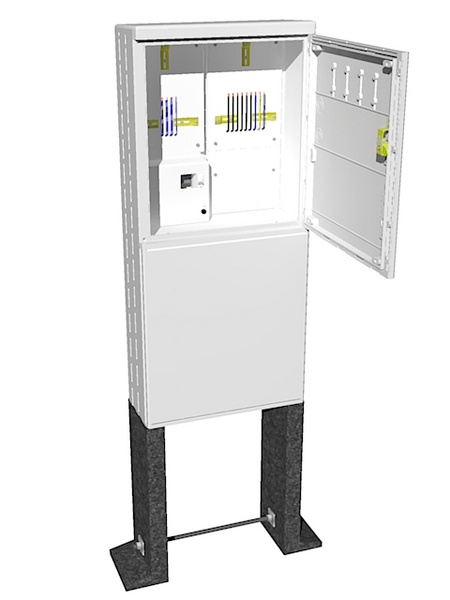

PER 2/3f/80 33.1.3 pilíř (3D)

Akce Nejprodávanější ČEZ
Kód produktu: 5283 33.1.3 Kód výrobce: 8595208604355 Kód dodavatele: 8595208604355 Výrobce: ELPLAST-KPZ
13 911,37 Kč
11 497,00 Kč bez DPH
152,46 Kč PHE - poplatek za recyklaci
do 2 týdnů
Ks

Elektroměrový rozvaděč pro jeden dvousazbový třífázový elektroměr s  hlavním jističem do 80 A. Rozvaděč je vydrátován silovými vodiči CY 16  mm2.

Zobraz detailní popis

Detailní popis

Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů a malých provozoven.

Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.

Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.

Obsah balení

  • Neobsahuje hlavní jistič...
  • jistič pro sazbový spínač LPN-2B-1
  • základ pilíře

Specifikační body

  • systém rozvaděčů 3D
  • pro měření odběru elektrické energie
  • komfortní připojovací prostor
  • robustní pevný kompozitní skelet z SMC
  • bezúdržbovost
  • jednoduché osazení bez zednických prací
  • kvalitní svorky Weidmüller a jistič LPN-2B-1 OEZ
  • možnost rozšíření o přípojkovou a plynoměrovou skříň
  • 3 roky záruka

Technické parametry

Vybavení
Počet fází 3 fáze
Jmenovité napětí 500 V
Značka 3D
Způsob osazení pilíř
Jmenovitý proud 80 A
Stupeň krytí IP 44 IP
Stupeň mechanického krytí IK 10 IK
Jmenovitý kmitočet 50 Hz
Zkratová odolnost 10 kA
Typ zámku Jednobodový zámek se čtyřhranem 6x6 mm
Výška 1200 mm
Hloubka 240 mm
Šířka 550 mm
Distribuční společnost ČEZ
Materiál SMC
Hmotnost 18 kg
Počet přívodů 1
Přípojková skříň Bez přípojkové skříně
Připojovací průřez na přívodu 25 mm2
Typ svorky na přívodu P - konstrukční svorka
Počet vývodů 1
Připojovací průřez na vývodu 25 mm2
Počet dvousazbových elektroměrů 1
Typ svorky na vývodu P - konstrukční svorka
Počet sazbových spínačů 1
Vypínač instalace Ne
Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) Ne

Hodnocení produktu

Produkt zatím nikdo nehodnotil, buďte první!

Dotazy z poradny

FVE

Dobrý den, je možné tento rozvaděč časem upravit pro použití s fotovoltaickou elektrárnou? Nyní osazena nebo až časem a potřebuji elektroměrový rozvaděč. Děkuji za odpověď
Michal Broulík

Dobrý den,
ano, uvedený rozváděč velikostně vyhoví pro úpravu pro měření odběru s FVE. Navíc plánujeme v budoucnu rozváděče PER 2F, tedy pro meření odběrů s FVE, natypovat i v systému 3D a až do 80A. Zatím rozváděče PER 2F do 80A vyrábíme zakázkově.

S pozdravem a přáním pěkného dne, tým eshopu

Odvodní svorkovnice ?

Dobrý den, zda tento rozvaděč má odvodní svorkovnici a do jakého průřezu? PER-2 3F80+33.1.3-pilíř-ld
bušo

Dobrý den,

Rozvaděč PER 2/3f/80 33.1.3 pilíř (3D) má vývodní svorky typu Weidmüller WDU 35N. Tato svorka umožňuje připojení všech typů vodičů do 35 mm2. Vzhledem k připojovacímu prostoru je optimální připojení do 25 mm2.
Průřezy nad 35 mm2 lze jednoduše připojit u rozvaděčů se zakázkově zvětšeným připojovacím prostorem. Rozvaděč je pak vyšší o 100 mm.
Zakázkově jsme schopni vyrobit rozvaděč i s mnohem větším připojovacím průřezem až do 240 mm2.


S pozdravem a přáním pěkného dne, tým eshopu
