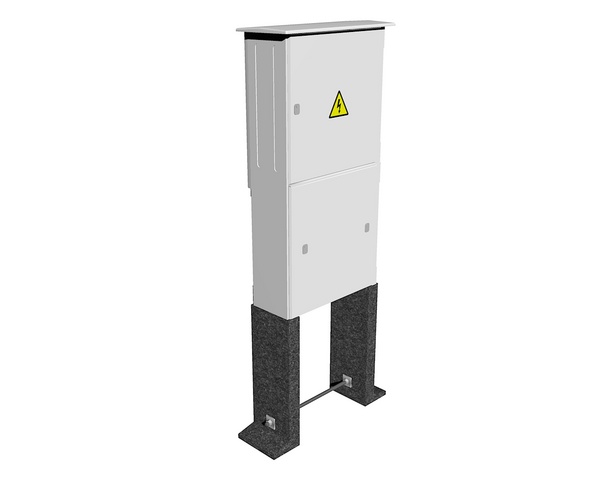

PER 2+PS 3x100A vestavěná pilíř (Modul)

Kód produktu: 5221 Kód výrobce: 8595208604249 Kód dodavatele: 8595208604249 Výrobce: ELPLAST-KPZ
13 403,17 Kč
11 077,00 Kč bez DPH
152,46 Kč PHE - poplatek za recyklaci
do 2 týdnů
Ks

Elektroměrový pilíř pro jeden dvousazbový třífázový elektroměr s  hlavním jističem do 40 A s vestavěnou pojistkovou skříní 100A. Rozvaděč je vydrátován silovými vodiči CY 6  mm2.

Zobraz detailní popis
  • Zeptejte se odborníka

Detailní popis

Elektroměrový pilíř vhodný pro měření odběru rodinných domů a malých provozoven. Rozvaděč lze rozšířit na měření do 63A.

Použití vestavěné pojistkové skříně jako přípojkové musí vyhovovat vyjádření k odběrnému místu příslušné distribuční společnosti, nebo musí být konzultováno s pracovníkem distribuční společnosti.

Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému Modul a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Sestavy lze kombinovat s dveřmi na jeden nebo dva moduly. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.

Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.

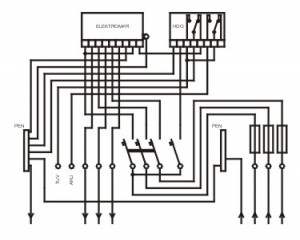

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu silovými vodiči CY 6 mm2, tudíž měření do 40 A. Při požadavku měření do 63 A nebo vodičů CY 10 mm2, je toto nutné uvést v objednávce!

Obsah balení

  • Neobsahuje hlavní jistič
  • Neobsahuje nožové pojistkové vložky
  • jistič pro sazbový spínač LPN-2B-1
  • Základ pilíře

Specifikační body

  • systém rozvaděčů Modul
  • pro měření odběru elektrické energie
  • integrovaná pojistková skříň
  • robustní pevný kompozitní skelet z SMC
  • bezúdržbovost
  • jednoduché osazení bez zednických prací
  • kvalitní svorky Weidmüller a jistič LPN-2B-1 a pojistkové spodky OEZ
  • možnost rozšíření o přípojkovou a plynoměrovou skříň
  • 3 roky záruka

Technické parametry

Vybavení
Způsob osazení pilíř
Počet fází 3 fáze
Jmenovitý proud 40 A
Značka Modulový
Jmenovité napětí 500 V
Stupeň krytí IP 44 IP
Stupeň mechanického krytí IK 10 IK
Jmenovitý kmitočet 50 Hz
Typ zámku Jednobodový zámek se čtyřhranem 6x6 mm
Zkratová odolnost 10 kA
Výška 1120 mm
Hloubka 230 mm
Šířka 540 mm
Materiál SMC
Hmotnost 16 kg
Počet přívodů 1
Přípojková skříň S přípojkovou skříní
Počet jistících sad 1
Připojovací průřez na přívodu 16 mm2
Osazený pojistkový spodek velikost 00 do 160A
Typ svorky na přívodu P - konstrukční svorka
Počet vývodů 1
Připojovací průřez na vývodu 16 mm2
Počet dvousazbových elektroměrů 1
Typ svorky na vývodu P - konstrukční svorka
Počet sazbových spínačů 1
Vypínač instalace Ne
Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) Ne

Hodnocení produktu

Produkt zatím nikdo nehodnotil, buďte první!

Dotazy z poradny

PER2+PS3x100A kód5221

Prosím o informaci, zda ČEZ připouští tento typ rozvaděče. Díky
Oldřich Vejvoda

Dobrý den,
u nových instalací v distribuční síti ČEZ nemůžeme garantovat, že bude rozváděč připojen. Dříve byl osazován běžně. Dnes vždy osazuje distributor vlastní pojistkovou skříň (předávací místo - je popsáno ve vyjádření k odběrnému místu). Vestavěná pojistková skříň je pak duplicitní - nadbytečná a její druhé osazení neodpovídá připojovacím podmínkám. Přesto existují ojediněle situace, kdy nemusí mít technik distributora k rozváděči výhrady a může být připojen.
Kterým podmínkám konkrétní distribuční společnosti rozváděč vyhovuje lze identifikovat v technických parametrech v řádku "Distribuční společnost", nebo barevným praporkem u fotografie. Více zde v horní části.

S pozdravem a přáním pěkného dne, tým eshopu
