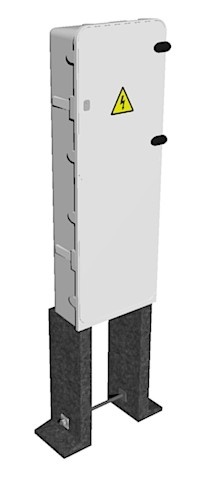

PER PRE/1f/25 v pilíři (AHVO)
Elektroměrový pilíř pro jeden jednosazbový nebo dvousazbový jednofázový elektroměr s hlavním jističem do 25 A. Rozvaděč je vydrátován silovými vodiči CY 6 mm2.
Poskytujeme záruku 3 roky
Detailní popis
Elektroměrový pilíř vhodný pro měření odběru rodinných domů a malých provozoven. Rozvaděč lze rozšířit na měření do 63A.
Skříně PER jsou certifikovány EZÚ Praha. V systému skříní AHVO jsou také v nabídce přípojkové skříně a plynoměrové skříně.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu silovými vodiči CY 6 mm2.
Obsah balení
- neobsahuje hlavní jistič...
- základ pilíře
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Počet fází | 1 fáze |
| Jmenovité napětí | 500 V |
| Značka | AHVO |
| Způsob osazení | pilíř |
| Jmenovitý proud | 25 A |
| Stupeň krytí IP | 44 IP |
| Stupeň mechanického krytí IK | 10 IK |
| Jmenovitý kmitočet | 50 Hz |
| Zkratová odolnost | 10 kA |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Výška | 1185 mm |
| Hloubka | 216 mm |
| Distribuční společnost | PRE |
| Šířka | 420 mm |
| Materiál | SMC |
| Počet přívodů | 1 |
| Přípojková skříň | Bez přípojkové skříně |
| Připojovací průřez na přívodu | 16 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Počet jednosazbových elektroměrů | 1 |
| Připojovací průřez na vývodu | 16 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | P - konstrukční svorka |
| Počet sazbových spínačů | 1 |
| Vypínač instalace | Ne |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ne |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
Elektroměrný pilíř pro PRE
Dobrý den, rád bych se Vás zeptal. Chci realizovat přípojku z přípojného místa PRE. Chci 1-fázové připojení s hlavním jističem 16A. Rád bych použil váš elektroměrný rozvaděč (pilíř - per-pre1f25-v-piliri-ahvo) pro jednofázové měření. Tedy přívod (dle info od PRE musí být třífazové??), tedy kabel CYKY 4x10, pak bude váš pilíř s elektroměrem, může být u vás za elektroměrem rozdělení TN-C na TN-C-S? A pak by byl vývod z vašeho el.pilíře již třeba kabelem CYKY 3x10mm? Děkuji za odpověďRadek Kratochvíl
Dobrý den,
začnu odzadu. Rozváděč PER PRE/1f/25 neumožňuje odvod TN-S a rozvaděč je čistě TN-C. Je to dané jeho konstrukcí, kdy se vývodní nulový vodič připojuje přímo do elektroměru, musí to tedy být vodič PEN, tedy odvod TNC.
Pokud použijete kabel 3x10, značně si omezíte případný přechod na třífázový elektroměr v budoucnosti. Zřejmě bude lepší použít kabel 4x10 a bude zajištěna možnost přechodu. To je také jeden z důvbodů, proč se vždy přívodní vedení dělá třífázově. Samozřejmě ale záleží na typu objektu.
S pozdravem a přáním pěkného dne, tým eshopu
