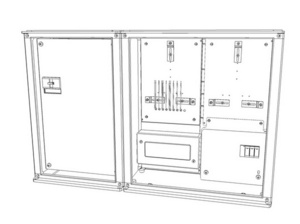

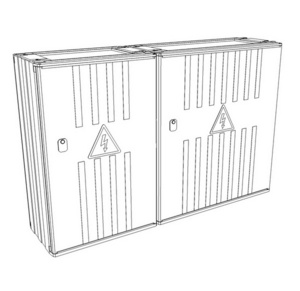

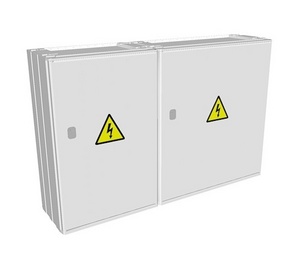

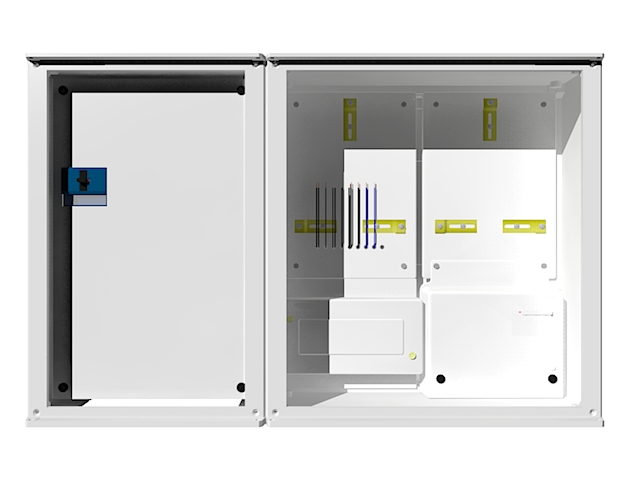

PERP 160/125/EON 3.1.23 vestavná (3D)
Elektroměrový rozvaděč pro jedno dvousazbové, nebo jednosazbové nepřímé měření do 160 A s výrobnou (FVE).
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru provozoven, průmyslových objektů, rekreačních zařízení a výroben elektrické energie.
Skříně 3D jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů.
Hlavní jistič a měřící transformátory proudu jsou vždy součástí rozvaděče.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- jistič OEZ 3VA1112-3EF32-0AA0 se spouští 125A TM240
- MTP 150/5, třída přesnosti 0,5S, výkon 10VA, cejchované
- jistič LPN-2B-1
- svorkovnice ZS1B
- optopřevodník není součástí
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Značka | 3D |
| Jmenovité napětí | 500 V |
| Počet fází | 3 |
| Způsob osazení | vestavná |
| Jmenovitý proud | 160 A |
| Jmenovitý proud jističe | 125 A |
| Stupeň krytí IP | IP44 |
| Jmenovitý kmitočet | 50 Hz |
| Stupeň mechanického krytí IK | IK10 |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Zkratová odolnost | 10 kA |
| Vypínací charakteristika | L - vedení bez možnosti regulace |
| Výška | 600 mm |
| Hloubka | 240 mm |
| Šířka | 940 mm |
| Distribuční společnost | EG.D |
| Materiál | SMC |
| Počet přívodů | 1 |
| Připojovací průřez na přívodu | 95 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Připojovací průřez na vývodu | 240 mm2 |
| Počet elektroměrů | 1 |
| Typ svorky na vývodu | W - třmenová svorka |
| Počet spínacích prvků (HDO/relébox) | 1 |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ano |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
USM 125A
Dobrý den, prosím o zaslání cenové nabídky na elektroměrový rozvaděč pro nepřímé měření včetně traf 125/5. Distributor Eg.d. Přívodní kabel bude jištěn pojistkami 125A (přívod CYKY-J 4x50, odvod CYKY-J 4x50). Rozvaděč bude zasekaný do fasády. Předem děkujiFilip Strouha
Dobrý den,
dle připojovacích podmínek EG.D musí být pro hlavní jisič 125A použity MTP 150/5. Tedy tak jak je máme v nabídce. MTP 125/5 nevyhovují požadavkům připojovacích podmínek EG.D. Pokud opravdu trváte na MTP 125/5, lze rozváděč zakázkově upravit. Cena bude stejná, ale nebudeme garantovat připojení rozváděče v síti EG.D. Prověřte požadavek 125/5, kdo tento převod definoval (informace z projektu nejsou pro distributora závazné), a následně zašlete poptávku s požadovanou úpravou na některý z kontaktů zde, nebo vyplňte formulář poptávky zde. Ostatním parametrům z vašeho požadavku odpovídá rozváděč PERP 160/125/EON 3.1.23 vestavná (3D).S pozdravem a přáním pěkného dne, tým eshopu
Elektromerovy rozvadec pro nepřímé mereni Egd do zdi vestavěný pro Fve
Byla by mozna nabidka s termínem a cenou?Hendrych
Dobrý den,
termín a základní cena rozváděče v provedení pro FVE bude velice podobná tomuto katalogovému, protože rozdíl je pouze v zapojení vodičů ovládání od HDO. Tedy pokud nejsou požadované jiné parametry. Pokud máte zájem o nabídku, zašlete prosím poptávku se zadáním na některý z kontaktů zde, nebo vyplňte formuláíř zde, a kolegové vám zpracují nabídku. Rozváděč pak lze na základě nabídky objednat přímo u nás, nebo i ve velkoobchodech, kde máte nastavené výhodné podmínky.
S pozdravem a přáním pěkného dne, tým eshopu
