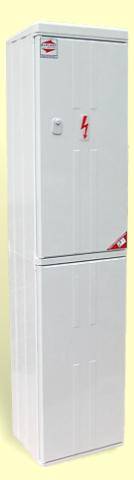

PRVO 1/3x20 3.1.1 na sokl (3D)

Kód produktu: 6410 3.1.1 Kód výrobce: 8595208605567 Kód dodavatele: 8595208605567 Výrobce: ELPLAST-KPZ
9 998,71 Kč
8 263,40 Kč bez DPH
10,16 Kč PHE - poplatek za recyklaci
do 2 týdnů
Ks

Rozvaděč pro ovládání VO (bez měření). Ovládání je zajištěno pro tři jednofázové vývody z jističů 20A/1f fotobuňkou s časovou výsečí časového spínače.

Zobraz detailní popis
  • Zeptejte se odborníka

Detailní popis

Elektroměrovou část je nutné, v případě požadavku, specifikovat jako samostatnou položku!

Rozvaděč pro spínání osvětlení vhodný především pro VO v již měřených areálech podniků, nebo po rozšíření o elektroměrovou část i pro VO v obcích, nebo částech měst.

Skříně PRVO jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Sestavy lze kombinovat s dveřmi na jeden nebo dva moduly.

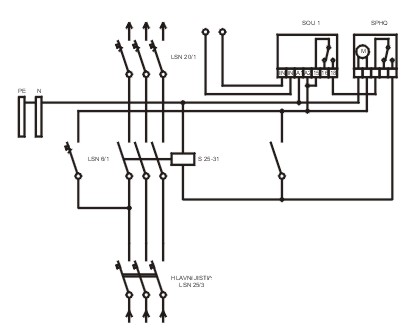

Zapojení rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.

Obsah balení

  • hlavní jistič LPN-25B-3
  • jistič ovládání LPN-2B1
  • jistič vývdů LPN-20B-1 3ks
  • stykač RSI-25-40-A230 1ks
  • soumrakové čidlo SOU-1 1ks
  • časový spínač denní SPHQ 1ks
  • spínač ručního ovládání 1ks

Specifikační body

  • systém rozvaděčů 3D
  • pro měření a spínání veřejného osvětlení
  • robustní pevný kompozitní skelet z SMC
  • bezúdržbovost
  • lze zvolit z více výšek soklů
  • kvalitní svorky Weidmüller
  • přístroje OEZ
  • možnost rozšíření o elektroměrovou a přípojkovou skříň
  • 3 roky záruka

Technické parametry

Způsob připojení
Jmenovité napětí 500
Značka 3D
Jmenovitý proud 25 A
Počet fází 3 fáze
Způsob osazení na sokl
Stupeň krytí IP 44
Stupeň mechanického krytí IK 10
Jmenovitý kmitočet 50
Zkratová odolnost 10
Typ zámku Jednobodový zámek se čtyřhranem 6x6 mm
Výška 600
Hloubka 240
Šířka 290
Materiál SMC
Připojovací průřez na přívodu 16 mm2
Typ svorky na přívodu P - konstrukční svorka
Počet vývodů 1
Počet jednosazbových elektroměrů 0
Připojovací průřez na vývodu 16 mm2
Typ svorky na vývodu P - konstrukční svorka

Hodnocení produktu

Produkt zatím nikdo nehodnotil, buďte první!

Dotazy z poradny

Rozvaděče VO

31.10.2022
Dobrý večer potřebovali bychom 2 ks techto rozvaděču nicméně zakazník má požadavek na spínací hodiny s astronomickým programem to je problém č. 1 a ten druhý ale o to zásadnější čas 14 dní je pro nás problém lze požadovat dodání rozvaděcě včetně výzbroje bez instalace takové malé lego naši technici si už s tím poradí pokud ano jaká by byla cena osobní odběr není problém děkuji. SiJaMo s.r.o. tel. 776661777
Jakub Jarolím

Dobrý den,
osazení jiných přístrojů, nebo i jiné úpravy, nejsou problém. Úpravy provádíme běžně dle zadání.
Uvedený rozváděče není možné dodat dříve než za 14 dní. Pokud by se osazovaly jiné přístroje, zřejmě by byl termín delší.

Prázdné rozváděče naleznete zde. Konkrétně se v tomto případě jedná o prázdný rozváděč PR 3.1.1 na sokl:
https://www.elplast-kpz.cz/pr-3.1.1-na-sokl-ip43-3d
https://www.elplast-kpz.cz/rost-3x1-3x12-modulu-s-krytem-ip20-3d
https://www.elplast-kpz.cz/jednobodove-zamykani-se-ctyrhranem-6-x-6-mm

Uvedený prázdný rozváděč lze dodat dříve a možností je více. Výrobce většiny osazených přístrojů je OEZ a lze je zakoupit v běžných velkoobchodech elektro. Komponenty jiných výrobců můžeme dodat také.

Upozorňujeme, že vybraný rozváděč PRVO je bez elektroměrové části a v provedení na sokl, tedy  bez soklu a bez základu. Sokl a základ se v tomto případě objednává jako samostatná položka.

S pozdravem a přáním pěkného dne, tým eshopu
