PS1 63A na sloup (PS1 a PS2)

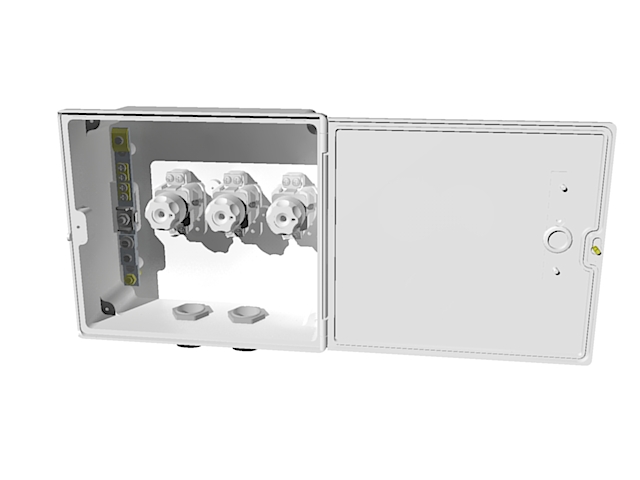

Přípojková pojistková skříň pro jištění odběrů do 63 A, osazená jednou sadou pojistkových spodků velikosti E33 s připojením vodičů do konstrukční svorky pojistkového spodku.
Poskytujeme záruku 3 roky
Detailní popis
Přípojková skříň vhodná pro připojení odběrných míst jako jsou rodinné domy a malé provozovny.
Skříně PS1 a PS2 jsou certifikovány EZÚ Praha. V systému skříní PS1 a PS2 jsou v nabídce vždy dvě výšky. Vyšší skříně PS2 umožňují komfortnější připojení větších připojovacích průřezů.
Pojistkové spodky jsou upevněny přímo do zadní stěny skříně. Vzdálenost a konstrukční řešení svorek neumožňuje nechtěný mezipólový dotyk živých částí při montáži a provozu.
Skříň je vybavena stabilizátorem pro upevnění na sloup pomocí Upevňovacího pásku UP-370 nerez nebo pomocí systému Bandimex
Tyto pojistkové skříně lze osazovat, dle platných norem, u všech přípojek, kde distribuční společnost neosadí vlastní.
Specifikační body
Technické parametry
| Způsob připojení | |
| Počet fází | 3 |
| Jmenovité napětí | 500 V |
| Značka | PS1 a PS2 |
| Způsob osazení | na stožár |
| Jmenovitý proud | 63 A |
| Stupeň krytí IP | IP44 |
| Jmenovitý kmitočet | 50 Hz |
| Stupeň mechanického krytí IK | IK10 |
| Typ zámku | Šroubek M5 s možností zaplombování |
| Zkratová odolnost | 10 kA |
| Výška | 272 mm |
| Hloubka | 113 mm |
| Šířka | 303 mm |
| Materiál | SMC |
| Počet přívodů | 1 |
| Počet jistících sad | 1 |
| Připojovací průřez na přívodu | 25 mm2 |
| Osazený pojistkový spodek | velikost E33 do 63A |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Připojovací průřez na vývodu | 25 mm2 |
| Typ svorky na vývodu | P - konstrukční svorka |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
Připojení PS1 63A
Dobrý den, chtěl bych se prosím zeptat, zdali je možné použít pojistkovou skříňku "PS1 63A na sloup" pro připojení 2 vodičů AL s průřezem 16 mm2 na jednu připojovací svorku (kvůli zasmyčkování). Předem děkuji.Tomáš Serafin
Dobrý den,
konstrukční svorka pojistkového spodku E33 neumožňuje připojení dvou vodičů. Doporučujeme použít stejnou skříň s nožovým pojistkovým spodkem velikosti 00, a to PS1 160A HH na sloup (PS1 a PS2). Nožové pojistkové spodky u této skříně mají tzv "H" svorky, které umožňují připojení dvou vodičů i s rozdílným průřezem. Navíc jsou nožové pojistkové spodky spolehlivější. Skříň bude nutné doplnit vývodkou pro další kabel.S pozdravem a přáním pěkného dne, tým eshopu
