PER 1/1f/40 v pilíři (AHVO)

Akce Nejprodávanější ČEZ EG.D
Kód produktu: 52414 Kód výrobce: 8595208611001 Kód dodavatele: 8595208611001 Výrobce: ELPLAST-KPZ
6 534,25 Kč
5 400,21 Kč bez DPH
30,50 Kč PHE - poplatek za recyklaci
do 2 týdnů
Ks

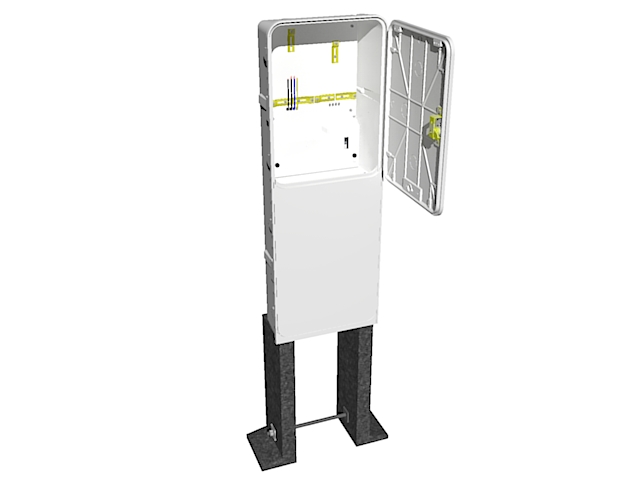

Elektroměrový pilíř pro jeden jednosazbový jednosazbový elektroměr s  hlavním jističem do 40 A. Rozvaděč je vydrátován silovými vodiči CY 6  mm2.

Zobraz detailní popis
  • Zeptejte se odborníka

Detailní popis

Elektroměrový pilíř vhodný pro měření odběru rodinných domů a malých provozoven. Rozvaděč lze rozšířit na dvousazbové měření do 63A.

Skříně PER jsou certifikovány EZÚ Praha. V systému skříní AHVO jsou také v nabídce přípojkové skříně a plynoměrové skříně. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.

Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu silovými vodiči CY 6 mm2, tudíž měření do 40 A.

Obsah balení

  • neobsahuje hlavní jistič...
  • základ pilíře

Specifikační body

  • systém rozvaděčů AHVO
  • nízká cena
  • pro měření odběru elektrické energie
  • robustní pevný kompozitní skelet z SMC
  • bezúdržbovost
  • jednoduché osazení bez zednických prací
  • kvalitní svorky Weidmüller
  • možnost rozšíření o přípojkovou a plynoměrovou skříň
  • 3 roky záruka

Technické parametry

Vybavení
Počet fází 1 fáze
Značka AHVO
Jmenovitý proud 40 A
Způsob osazení pilíř
Jmenovité napětí 500
Stupeň krytí IP 44
Stupeň mechanického krytí IK 10
Jmenovitý kmitočet 50
Typ zámku Jednobodový zámek se čtyřhranem 6x6 mm
Zkratová odolnost 10
Výška 1185
Hloubka 216
Šířka 420
Distribuční společnost ČEZ;EG.D
Materiál SMC
Počet přívodů 1
Přípojková skříň Bez přípojkové skříně
Připojovací průřez na přívodu 16 mm2
Typ svorky na přívodu P - konstrukční svorka
Počet vývodů 1
Počet jednosazbových elektroměrů 1
Připojovací průřez na vývodu 16 mm2
Typ svorky na vývodu P - konstrukční svorka
Vypínač instalace Ne
Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) Ne

Hodnocení produktu

Produkt zatím nikdo nehodnotil, buďte první!

Dotazy z poradny

Dotaz na připojení

14.06.2022
Dobrý sen, potřebuji pilíř pro zahrádku kde bude podružný elektroměr a jedna zásuvka s chráničem. Je možné do skříně vedle elektroměru instalovat DIN lištu s chráničem a zásuvkou na DIN lištu, nebo se musí z venkovní strany namontovat stavební el. rozvaděč.
Jiří Zedník

Dobrý den,
pokud potřebujete měřit podružně, je výhodnější osadit elektroměr na DIN lištu. Tyto lelektrměry jsou velikosti jističe, jejich montáž je jednodušší a jsou cenově dostupné. Doporučujeme tedy osadit například PR A pilíř - zdola otevřená (AHVO), se zámkem na čtyřhran a Rošt 3x17 modulů s krytem IP20 A (AHVO). Do této sestavy vám pak eletrikář s oprávněním osadí elektroměr, jističe, chrániče a případně dlaší zařízení. Celkově lze osadit 3x17 modulů.
Také ale lze u podružného meření osadit chránič a případná další zařízení přímo vedle hlavního jističe. Pokud se upraví kryt jističe u PER 1/1f/40 v pilíři (AHVO), lze istalovat až cca 17 modulů.
V neposlední řadě lze i využít prostor vedle eletroměru pro montáž přístrojů "na desku". Montáž na desku je ale nepraktická, problematická na realizaci a vyžaduje nějaké další krytování. Obecně je tato varianta řešení nejméně vhodná z uvedených.

Možností je více.

Pokud se osadí zásuvka za dveře, nelze dveře (při zapojeném kabelu) za provozu zavřít. Toto se musí vyřešit, protože nelze rozváděč provozovat s otevřenými dveřmi. Řešení je například osazení zásuvky na plášť, do podstavce, vyřešit zaústěbní kabelu, a podobně.



Upozorňujeme, že věškeré zapojení, instalaci a úpravy smí provádět pouze eletrikář s oprávněním.



S pozdravem a přáním pěkného dne, tým eshopu

je pro skřín PER1/1f/40 ke stažení na www stránkách prohlášení o shodě ?

17.05.2021
jde o měření čez, ve skříni je osvědčení o jakosti...
Radek Šilberský

Dobrý den,

prohlášení o shodě nejsou k dispozici ke stažení na webu. Zasíláme je na vyžádání emailem.

S pozdravem a přáním pěkného dne, tým eshopu
