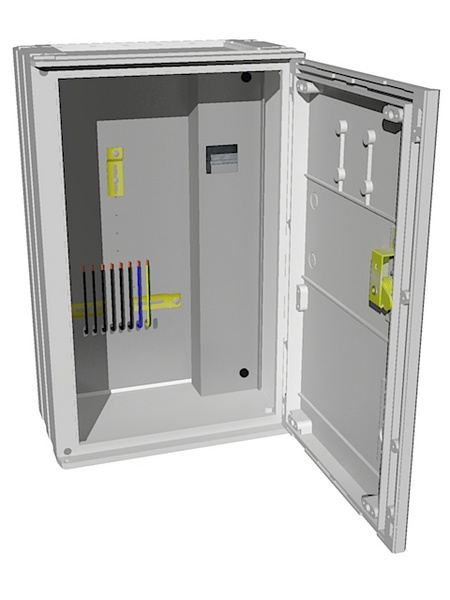

PER 1/3f/40 3.1.2 vestavná (3D)
-
-
-
-
+2
-
Elektroměrový rozvaděč pro jeden jednosazbový třífázový elektroměr s hlavním jističem do 40 A. Rozvaděč je vydrátován silovými vodiči CY 6 mm2.
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů a malých provozoven. Rozvaděč lze rozšířit na měření do 80A.
Jedná se o nejběžnější typ rozvaděče.
Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.
Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- Neobsahuje hlavní jistič...
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Značka | 3D |
| Jmenovitý proud | 40 A |
| Jmenovité napětí | 500 V |
| Počet fází | 3 fáze |
| Způsob osazení | vestavná |
| Stupeň krytí IP | 44 IP |
| Stupeň mechanického krytí IK | 10 IK |
| Jmenovitý kmitočet | 50 Hz |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Zkratová odolnost | 10 kA |
| Výška | 600 mm |
| Hloubka | 240 mm |
| Šířka | 390 mm |
| Distribuční společnost | ČEZ;EG.D |
| Materiál | SMC |
| Počet přívodů | 1 |
| Přípojková skříň | Bez přípojkové skříně |
| Připojovací průřez na přívodu | 16 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Počet jednosazbových elektroměrů | 1 |
| Připojovací průřez na vývodu | 16 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | P - konstrukční svorka |
| Vypínač instalace | Ne |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ne |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
PER 1/3f/40 3.1.2 vestavná (3D)
Dobrý den, rád bych se zeptal, jestli daný typ elektroměrového rozvaděče PER 1/3f/40 3.1.2 vestavná (3D) má všechny potřebné štítky a certifikaci pro instalaci v síti ČEZ? A zda je doba dodání skutečně 14 dní max? A zda je možné instalovat přívod a vývod shora rozvaděče? Předem děkuji za Vaši odpověď.Lukáš Drbohlav
Dobrý den,
rozváděč PER 1/3f/40 3.1.2 vestavná (3D) je vhodný pro instalaci v distribučním území ČEZ a vyhovuje připojovacím podmínkám ČEZ. Štítky splňují požadavky platných norem. Rozváděč je certifikován EZÚ (Elektrotechnický Zkušební Ústav). Na "certifikaci pro instalaci v síti ČEZ" neexistuje certifikační orgán, certifikace se nerealizuje ani nevyžaduje.
Ano, rozváděč je expedován do 14 dní. Pokud jsou v čase expedice víkendy nebo svátky, může se tato doba trochu prodloužit s ohledem na služby vybraného přepravce v těchto dnech. Pokud potřebujete rozváděč na konkrétní datum, uveďte to do poznámky v objednávce, a pokud to bude v našich silách, termín potvrdíme a dodržíme.
Do rozváděče lze zaústit vodiče připraveným vstupem ve spodní pravé části rozváděče. Vstupy lze ale realizovat i v horní pravé části, v zadní stěně, nebo v pravém boku v zadní části.S pozdravem a přáním pěkného dne, tým eshopu
Typ per 1
Dobrý den, prosim vás, je typ per 1 určen i na fasádu?Michal Nechanický
Dobrý den,
uvedený rozváděč PER 1 s textem "vestavná" v názvu, je určený pro osazení do zdiva, respktive do fasády.

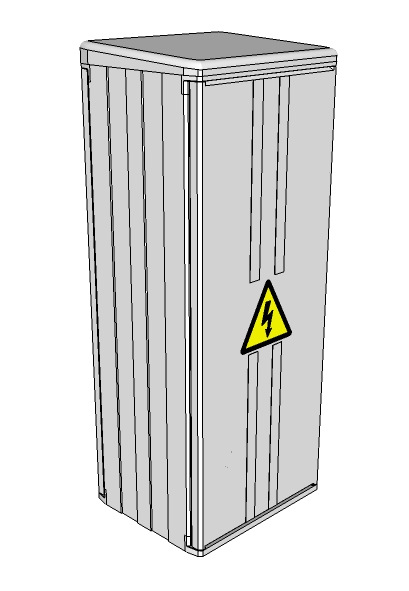

Pokud potřebujete rozváděč s montáží na fasádu, respektive na povrch stěny, bude vhodnější PER 1/3f/40 4.1.1 na stěnu (3D), který je pro tento způsob montáže přímo určený. Pro montáž na fasádu, tedy na povrch, jsou určeny všechny rozváděče s textem "na stěnu" v názvu.S pozdravem a přáním pěkného dne, tým eshopu
