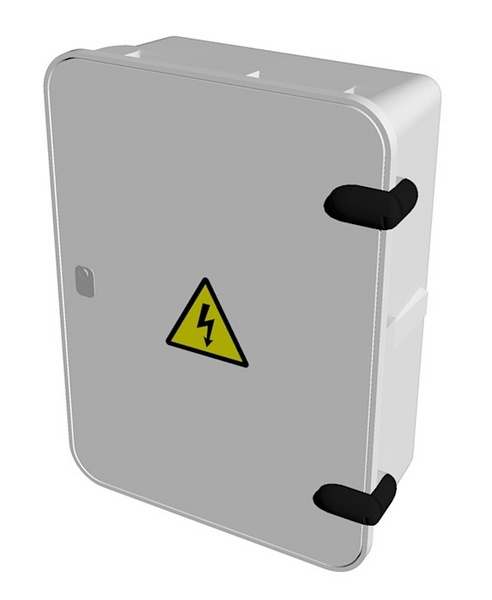

PER 1/3f/40 na stožár (AHVO)
Elektroměrový rozvaděč pro jeden jednosazbový třífázový elektroměr s hlavním jističem do 40 A. Rozvaděč je vydrátován silovými vodiči CY 6 mm2.
Poskytujeme záruku 3 roky
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů a malých provozoven. Rozvaděč lze rozšířit na dvousazbové měření do 63A.
Skříně PER jsou certifikovány EZÚ Praha. V systému skříní AHVO jsou také v nabídce přípojkové skříně a plynoměrové skříně. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.
Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu silovými vodiči CY 6 mm2, tudíž měření do 40 A.
Obsah balení
- neobsahuje hlavní jistič...
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Počet fází | 3 fáze |
| Značka | AHVO |
| Jmenovitý proud | 40 A |
| Způsob osazení | na stožár |
| Jmenovité napětí | 500 V |
| Stupeň krytí IP | 44 IP |
| Stupeň mechanického krytí IK | 10 IK |
| Jmenovitý kmitočet | 50 Hz |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Zkratová odolnost | 10 kA |
| Výška | 585 mm |
| Hloubka | 216 mm |
| Šířka | 420 mm |
| Distribuční společnost | ČEZ |
| Materiál | SMC |
| Počet přívodů | 1 |
| Přípojková skříň | Bez přípojkové skříně |
| Připojovací průřez na přívodu | 16 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Počet jednosazbových elektroměrů | 1 |
| Připojovací průřez na vývodu | 16 mm2 |
| Typ svorky na vývodu | P - konstrukční svorka |
| Vypínač instalace | Ne |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ne |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
Dotaz montáž
Dobrý den, řešíme v rámci projektu montáž 10ks stožárů VO. Na tyto stožáry bude umístěna technologie úsekových radarů, který každý potřebuje svůj elektroměr. V rámci tohoto řešení by pro nás byla nejlepší varianta na tyto stožáry umístit i elektroměrové skříňky. Je možnost produkt ELPLAST-KPZ - 51410 umístit i na stožár VO? Případně nějaká možnost úpravy která by to umožnila? S pozdravemVítězslav Miklas, Elektro Lelek s. r. o.
Dobrý den,
rozváděče lze obecně umisťovat na jakékoliv stožáry, podpěry, konzole..., které jsou pro umístění dostatečně dimenzované. Váš dotaz je nutné směřovat spíše na výrobce stožáru. Montáž elektroměrového rozváděče na stožár má dále svá úskalí a v některých případech je pak lepší osadit elektroměrový rozváděč do pilíře vedle stožáru.
Jedno úskalí je v tom, že s montáží musí souhlasit majitel stožáru. To asi nebude v tomto případě problém.
Druhé úskalí je v nutnosti správného uložení přívodních a vývodních kabelů. Musí být samozřejmě chráněny proti mechanickému poškození, ale přívod navíc musí být uložen dle připojovacích podmínek tak, aby byla znemožněna neoprávněná manipulace.
Stabilizátor, který je na zadní straně rozváděče a slouží pro upevnění, umožňuje montáž i na podpěry malých průměrů, nebo na popěry nekruhových průřezů.S pozdravem a přáním pěkného dne, tým eshopu
Elektromerovy rozvaděč PER 1/3f/40 kód produktu 51410
Je tento rozvaděč určený i pro montáž na beton. sloupy distribuční sítě NN? Na svých stránkách uvádíte montáž na stožár.Josef Libra
Dobrý den,
na Váš dotaz je nutné odpovědět dvěma odpověďmi.
Rozváděč je určený pro montáž na běžné stožáry a sloupy kruhového průřezu. Pro upevnění lze použít upevňovací pásek UP-370 (v odkazu je vidět způsob uchycení). Dále za určitých podmínek lze rozváděč osadit i na jiné stožáry či sloupy.
S osazením na sloup distribuční sítě musí souhlasit majitel sloupu. Otázku, zda lze rozváděč osadit na sloup distribuční sítě NN, je tedy nutné směřovat na distributora, kterému sloup patří. Respektive je nutné si u něj vyžádat svolení. Pravděpodobně ale distributor svolení nedá.S pozdravem a přáním pěkného dne, tým eshopu
