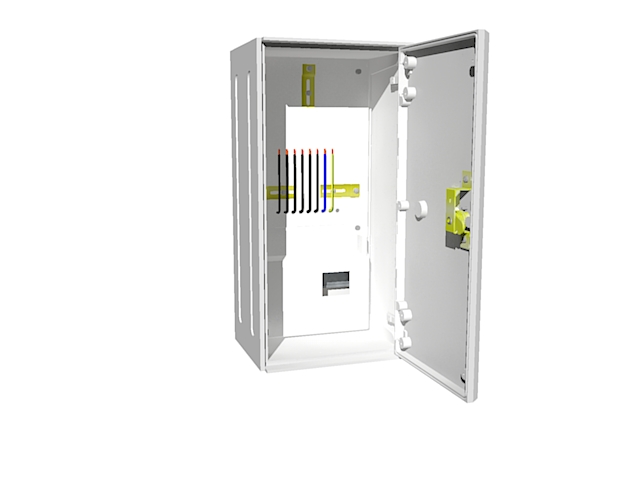

PER 1/3f/40 vestavná (Modul)
Elektroměrový rozvaděč pro jeden jednosazbový třífázový elektroměr s hlavním jističem do 40 A. Rozvaděč je vydrátován silovými vodiči CY 6 mm2.
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů, chat, garáží a malých provozoven. Rozvaděč lze rozšířit na měření do 63A.
Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému Modul a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Sestavy lze kombinovat s dveřmi na jeden nebo dva moduly. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.
Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- Neobsahuje hlavní jistič...
Specifikační body
Technické parametry
| Vybavení | |
| Počet fází | 3 fáze |
| Značka | Modulový |
| Jmenovitý proud | 40 A |
| Způsob osazení | vestavná |
| Jmenovité napětí | 500 |
| Stupeň krytí IP | 44 |
| Stupeň mechanického krytí IK | 10 |
| Jmenovitý kmitočet | 50 |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Zkratová odolnost | 10 |
| Výška | 555 |
| Hloubka | 220 |
| Šířka | 280 |
| Distribuční společnost | EG.D |
| Materiál | SMC |
| Hmotnost | 10 |
| Počet přívodů | 1 |
| Přípojková skříň | Bez přípojkové skříně |
| Připojovací průřez na přívodu | 16 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Počet jednosazbových elektroměrů | 1 |
| Připojovací průřez na vývodu | 16 mm2 |
| Typ svorky na vývodu | P - konstrukční svorka |
| Vypínač instalace | Ne |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ne |
Dotazy z poradny
PER 1
Dobrý den, můžu použít PER 1 na povrch na zeď? Popřípadě co napsat do objednávky? Děkuji za odpověď,Karel Chmelař
Dobrý den,
elektroměrové vestavné rozváděče mají kabelový vstup řešený pouze otvorem. Pokud do otvoru osadíte vývodku, aby bylo zajištěné krytí IP44, může se rozváděč osadit i na stěnu. Je ale nutné dodržet požadavky norem a připojovacích podmínek na uložení kabelů (zejména přívodního).
Pro osazení na stěnu doporučujeme použít rozváděč PER 1/3f/40 4.1.1 na stěnu (3D), který je přímo z výroby určený pro tuto montáž. Navíc tento rozváděč má sklon stříšky od stěny a voda dopadající na střechu rozváděče pak nezatéká na stěnu.S pozdravem a přáním pěkného dne, tým eshopu
Zazdění PER1 5010
Dobrý den, Budu instalovat elektromerový rozvaděč PER1 5010 do zdi,která bude v budoucnu zateplená tloušťkou 160mm.Rozvadec má hloubku 220mm,takže do zdi pred zateplenim by šel pouze 60mm.Jakým způsobem ho usadit do zdiva před zateplenim?Napadlo mě udelat hloubku v cihelné zdi 90mm,vložit 30mm etrudovaneho polystyrenu za PER1,kvůli tepelném mostu,vložit PER1do hloubka zbývajících 60mm a skrz zadní čelo prisroubovat šrouby do cihelneho zdiva na hmozdinky.Muze to tak být nebo existuje lepší řešení?Děkuji za odpověď.Martin Srnec
Dobrý den,
vámi navržené řešení je částečně vhodné. Nelze ale použít hořlavé materiály ve styku s rozváděčem. Lze použít například minerální vatu a to i okolo rozvaděče do vzdálenosti minimálně 100 mm, a až dále pokračovat v zateplení polystyrenem.
Použitý spojovací materiál ale také může způsobovat tepelný most. Při realizaci tohoto upevnění je nutné demontovat výzbroj a pak jí následně vrátit přesně do původního stavu. Především je nutné dodržet pořadí vodičů v elektroměrové desce.
Pokud bude zateplení realizované v brzké budoucnosti, je také možné zafixovat rozvaděč PUR pěnou (nesnadno hořlavou, nebo například sádrou a podobně) pouze v požadované hloubce 60 mm. Pokud nebude rozvaděč nějak namáhán, mělo by být toto upevnění dostačující do realizace zateplení.
Dále je nutné, aby vodiče zaústěné do rozvaděče byly chráněny proti mechanickému poškození, respektive aby nikde nevystupovaly nad zdivo, a to ani po dočasnou dobu před realizací zateplení. Lze použít ochranné trobky, nebo nějaké dočasné vhodné zakrytí proti mechanickému poškození.
S pozdravem a přáním pěkného dne, tým eshopu
