PER 22/3f/63 5.1.3 vestavná (3D)

Akce Nejprodávanější ČEZ EG.D
Kód produktu: 5042 5.1.3 Kód výrobce: 8595208603525 Kód dodavatele: 8595208603525 Výrobce: ELPLAST-KPZ
8 984,73 Kč
7 425,40 Kč bez DPH
10,16 Kč PHE - poplatek za recyklaci
do 2 týdnů
Ks

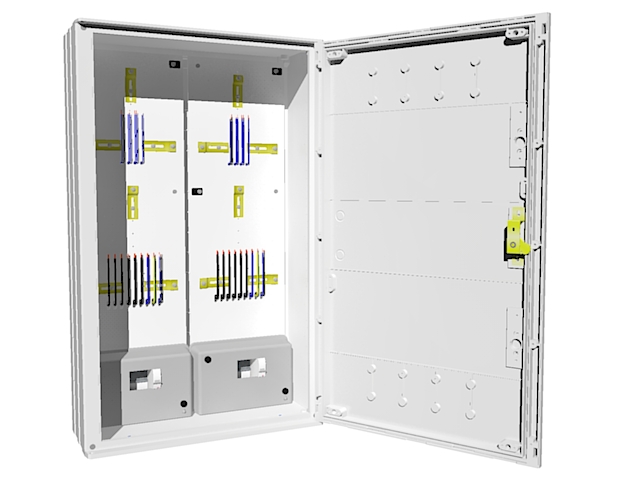

Elektroměrový rozvaděč pro dva dvousazbové třífázové elektroměry s  hlavním jističem do 63 A. Rozvaděč je vydrátován silovými vodiči CY 10  mm2.

Zobraz detailní popis

Detailní popis

Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů a malých provozoven. Rozvaděč lze rozšířit na měření do 80A.

Jedná se o nejběžnější typ rozvaděče.

Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.

Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.

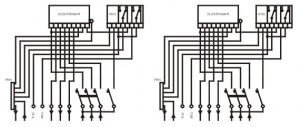

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu silovými vodiči CY 6 mm2, tudíž měření do 40 A.

Obsah balení

  • Neobsahuje hlavní jistič...
  • jističe pro sazbový spínač LPN-2B-1

Specifikační body

  • systém rozvaděčů 3D
  • pro měření odběru elektrické energie
  • komfortní připojovací prostor
  • robustní pevný kompozitní skelet z SMC
  • bezúdržbovost
  • snadné zazdění
  • kvalitní svorky Weidmüller a jistič LPN-2B-1 OEZ
  • možnost rozšíření o přípojkovou a plynoměrovou skříň
  • 3 roky záruka

Technické parametry

Vybavení
Jmenovité napětí 500
Značka 3D
Způsob osazení vestavná
Počet fází 3 fáze
Jmenovitý proud 63 A
Stupeň krytí IP 44
Jmenovitý kmitočet 50
Stupeň mechanického krytí IK 10
Typ zámku Jednobodový zámek se čtyřhranem 6x6 mm
Zkratová odolnost 10
Výška 900
Hloubka 240
Distribuční společnost ČEZ;EG.D
Šířka 550
Materiál SMC
Počet přívodů 2
Přípojková skříň Bez přípojkové skříně
Připojovací průřez na přívodu 16 mm2
Typ svorky na přívodu P - konstrukční svorka
Počet vývodů 2
Připojovací průřez na vývodu 16 mm2
Počet dvousazbových elektroměrů 2
Typ svorky na vývodu P - konstrukční svorka
Počet sazbových spínačů 2
Vypínač instalace Ne
Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) Ne

Hodnocení produktu

Produkt zatím nikdo nehodnotil, buďte první!

Napište hodnocení
*
*

Dotazy z poradny

Dotaz na ER

24.09.2021
Dobrý den, Potřeboval bych poradit. Poptávám ER skříň (ČEZ) 63A pro 3x 3 fázový elektroměr + HDO. Umístění venku na fasádu. Ve vaší nabídce jsem odpovídající výrobek nenašel. Děkuji
Michal Gorol

Dobrý den,
jsou dvě základní možnosti:

  1. Sestavit rozváděč ze dvou položek - PER 22/3f/63 5.1.3 vestavná (3D)PER 2/3f/63 5.1.1 vestavná (3D). Oba rozváděče jsou stejně vysoké a mají stejný design. Každý elektroměr ale bude mít samostatný přívod. Pokud bude pouze jedno napájecí vedení pro všechny tři elektroměry, nelze tuto sestavu použít.
  2. V případech vícenásobného měření, či společných přívodů, není problém ve výrobě rozvaděče modifikovat a upravit dle požadavků. Možností a kombinací je mnoho a nelze je všechny zohlednit v katalogu nebo jako samostatné položky. Pak je pro vás nejjednodušší zaslat nám zadání a naši technici rozváděč navrhnou a zašlou vám nabídku. Poptávku můžete zadat například zde. Je nutné zjistit a vyplnit všechny informace požadované ve formuláři, zejména průřez a počet přívodů.

V případě dalších dotazů nás neváhejte kontaktovat.

S pozdravem a přáním pěkného dne, tým eshopu
