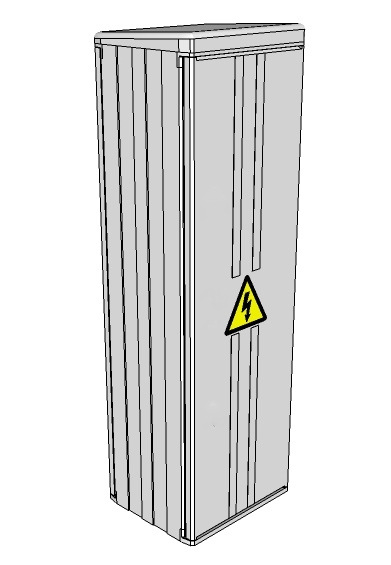

PER 2/3f/40 5.1.1 na stožár (3D)

Akce Nejprodávanější ČEZ EG.D
Kód produktu: 5120 5.1.1 Kód výrobce: 8595208617485 Kód dodavatele: 8595208617485 Výrobce: ELPLAST-KPZ
7 183,04 Kč
5 936,40 Kč bez DPH
10,16 Kč PHE - poplatek za recyklaci
do 2 týdnů
Ks

Elektroměrový rozvaděč pro jeden dvousazbový třífázový elektroměr s  hlavním jističem do 40 A. Rozvaděč je vydrátován silovými vodiči CY 6  mm2.

Zobraz detailní popis
  • Zeptejte se odborníka

Detailní popis

Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů a malých provozoven. Rozvaděč lze rozšířit na měření do 63A nebo 80A.

Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.

Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu silovými vodiči CY 6 mm2, tudíž měření do 40 A.

Obsah balení

  • Neobsahuje hlavní jistič...
  • jistič pro sazbový spínač LPN-2B-1
  • upevňovací pásek UP-370

Specifikační body

  • systém rozvaděčů 3D
  • pro měření odběru elektrické energie
  • komfortní připojovací prostor
  • robustní pevný kompozitní skelet z SMC
  • bezúdržbovost
  • snadné upevnění na sloup pomocí UP-370
  • užší rozvaděč s uspořádáním HDO nad elektroměrem
  • kvalitní svorky Weidmüller a jistič LPN-2B-1 OEZ
  • možnost rozšíření o přípojkovou a plynoměrovou skříň
  • 3 roky záruka

Technické parametry

Vybavení
Jmenovitý proud 40 A
Počet fází 3 fáze
Značka 3D
Způsob osazení na stožár
Jmenovité napětí 500
Stupeň krytí IP 44
Stupeň mechanického krytí IK 10
Jmenovitý kmitočet 50
Zkratová odolnost 10
Typ zámku Jednobodový zámek se čtyřhranem 6x6 mm
Výška 900
Hloubka 240
Distribuční společnost ČEZ;EG.D
Šířka 290
Materiál SMC
Počet přívodů 1
Hmotnost 18
Přípojková skříň Bez přípojkové skříně
Připojovací průřez na přívodu 16 mm2
Typ svorky na přívodu P - konstrukční svorka
Počet vývodů 1
Připojovací průřez na vývodu 16 mm2
Počet dvousazbových elektroměrů 1
Typ svorky na vývodu P - konstrukční svorka
Počet sazbových spínačů 1
Vypínač instalace Ne
Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) Ne

Hodnocení produktu

Produkt zatím nikdo nehodnotil, buďte první!

Dotazy z poradny

PER 2/3f/40 5.1.1 na stožár

15.06.2022
Dobrý den, u rodinného domku mám jednotarifní el. rozvaděč s pilířem ER112. Protože potřebuji doplnit HDO, musím vyměnit rozvaděč. Bohužel mám místo jen na tento úzký rozvaděč a vzhledem k stísněným podmínkám je i výměna celého rozvaděče i s pilířem komplikovaná. Bylo by možné zachovat původní pilíř a rozvaděč vyměnit za váš rozvaděč PER 2/3f/40 5.1.1 na stožár. Pilíř je jen mírně větší 320x250mm. Děkuji za radu.
Samuel Pilař

Dobrý den,
bohužel nejsme schopni ověřit ani garantovat vhodnost osazení našeho rozváděče na podstavec jiného výrobce. Teoreticky to možné je. Jak náročné to bude realizovat prakticky, nedokážeme posoudit. Samozřejmě je nutné aby především odpovídaly rozměry hloubky a šířky. Vhodnější bude provedení "na sokl", tedy PER 2/3f/40 5.1.1 na sokl (3D) s katalogovým číslem 5420 5.1.1. Tento rozváděč není uveden na našem webu, ale je uveden v PDF katalogu, který je ke stažení zde. Rozhodující bude to, aby ve spoji nebylo porušené krytí.

Nejvhodnější bude varianta osadit kompletní naší sestavu se soklem a základem PER 2/3f/40 53.1.1 pilíř (3D) (základ na obrázku rozváděče je staršího provedení - nový nepřesahuje do stran). Zde jsme schopni garantovat mechanickou odolnost a krytí, tedy bezpečnost.

S pozdravem a přáním pěkného dne, tým eshopu
