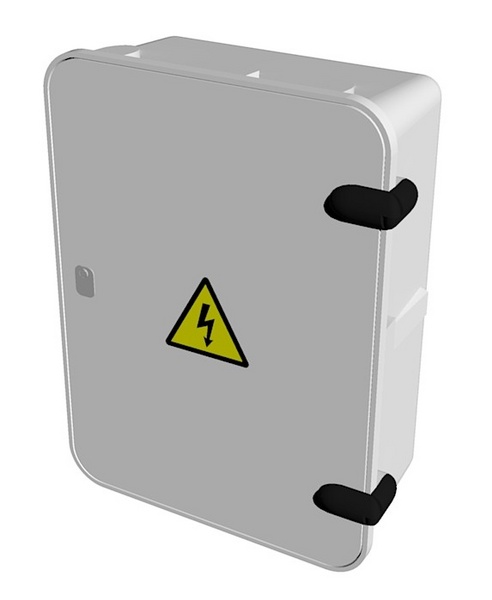

PER 2/3f/40 na stěnu (AHVO)
Elektroměrový rozvaděč pro jeden dvousazbový třífázový elektroměr s hlavním jističem do 40 A. Rozvaděč je vydrátován silovými vodiči CY 6 mm2.
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů a malých provozoven. Rozvaděč lze rozšířit na dvousazbové měření do 63A.
Skříně PER jsou certifikovány EZÚ Praha. V systému skříní AHVO jsou také v nabídce přípojkové skříně a plynoměrové skříně. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.
Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu silovými vodiči CY 6 mm2, tudíž měření do 40 A.
Obsah balení
- neobsahuje hlavní jistič...
- jistič pro sazbový spínač LPN-2B-1
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Jmenovité napětí | 500 |
| Počet fází | 3 fáze |
| Způsob osazení | na stěnu |
| Jmenovitý proud | 40 A |
| Značka | AHVO |
| Stupeň krytí IP | 44 |
| Stupeň mechanického krytí IK | 10 |
| Jmenovitý kmitočet | 50 |
| Zkratová odolnost | 10 |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Výška | 585 |
| Hloubka | 216 |
| Distribuční společnost | ČEZ;EG.D |
| Šířka | 420 |
| Materiál | SMC |
| Počet přívodů | 1 |
| Přípojková skříň | Bez přípojkové skříně |
| Připojovací průřez na přívodu | 16 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Připojovací průřez na vývodu | 16 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | P - konstrukční svorka |
| Počet sazbových spínačů | 1 |
| Vypínač instalace | Ne |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ne |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
Elektroměrový dvoutarifní rozvaděč
Dobrý den, jde elektroměrný rozvaděč osadit mimo dvoutarifního elektroměru, jističem např. 3x16 A/B, jističem 1x6 A/B a HDO? Mám tady dodavatele ČEZ Prodej a.s. Děkuji za odpověď.Jaroslav KMOTRAS
Dobrý den,
rozváděč PER 2/3f/40 na stěnu (AHVO) vyhovuje požadavků ČEZ Distribuce pro odběrné místo s třífázovým dvousazbovým měřením do 40A. V rozváděči je z výroby osazený jistič sazbového spínače. Hlavní jistič do 40A 3f (s proudovou hodnotou dle dohody s distributorem) pak osazuje majitel odběrného místa a v rozváděči je pro něj připravený prostor. Elektroměr a HDO osazuje distributor a v rozváděči jsou pro ně připravené montážní kříže.
ČEZ Prodej a.s je dodavatel elektrické energie, nikoliv distributor. Rozváděč je nutné vybírat dle distributora, nikoliv dodavatele. Více o této problematice naleznete zde.S pozdravem a přáním pěkného dne, tým eshopu
Rozvadec PER 2/3f/40 na stenu(AHVO)
Je tento rozvadec urcen pro venkovni pouziti?A pujde udelat jeden vstupni vyvod a dva vystupni? Je vypleten pro trifazovy jistic 25A s dvoutarifem Čez?Stanislav Urbánek
Dobrý den,
na Vaše dotazy odpovíme postupně:
- Ano, rozváděč je určen pro venkovní montáž, materiál je odolný vůči povětrnosti, mrazu a UV záření.
- Rozváděč je konstrukčně připraven pro jeden vývod. Teoreticky lze vývodní svorky vyměnit za dvojité a doplnit vývodku. Pak by šly udělat dva vývodní kabely. Je ale otázka, jak je realizovaná celá instalace, a zda by neměly být vývody samostatně jištěné. Samostatné jištění vývodů v tomto rozváděči realizovat nejde.
- Ano, do rozváděč lze osadit hlavní třífázový jistič do 40A.
- Ano, rozváděče PER 2 jsou pro dvousazbové měření.
- Ano, uvedený rozváděč je vhodný pro distribuční území ČEZ Distribuce. Zda je rozváděč vhodný pro danou distribuční společnost, lze poznat dle barevných "praporků" s textem "ČEZ", "EGD" a "PRE" u každého rozváděče.
V případě dalších dotazů nás neváhejte kontaktovat.
S pozdravem a přáním pěkného dne, tým eshopu
