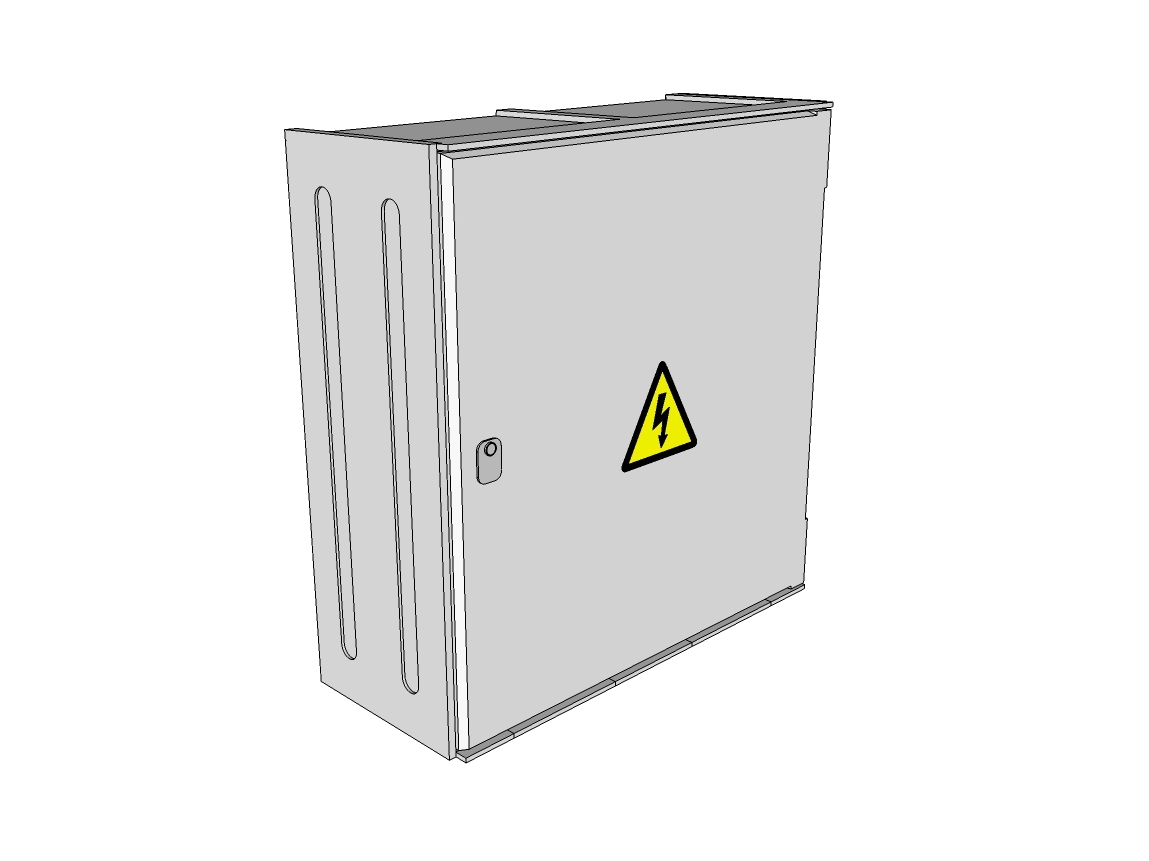

PR 2M vestavná (Modul)

Kód produktu: 7020 Kód výrobce: 8595208605659 Kód dodavatele: 8595208605659 Výrobce: ELPLAST-KPZ
5 472,83 Kč
4 523,00 Kč bez DPH
do 2 týdnů
Ks

Skříně jsou určeny pro instalaci elektrického zařízení ve svém vnitřním prostoru, z důvodů poskytnutí vhodné ochrany před vnějšími vlivy. Prázdné skříně M mají dno bez otvoru. U skříně je nutné definovat požadovaný zámek.

Zobraz detailní popis

Detailní popis

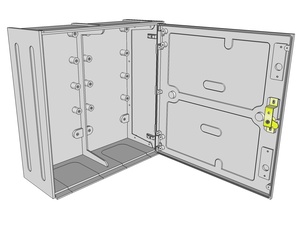

Skříně jsou řešeny jako stavebnice z jednotlivých modulů o rozměrech výšky 555 mm, hloubky 200 mm a šířky 270 mm. Jednotlivé moduly jsou z plastické hmoty Prepreg (SMC), schválené EZÚ a Technickým ústavem požární ochrany jako nesnadno hořlavé - třídy „B“ s úpravou pro expozici na povětrnosti a vhodnými vlastnostmi pro elektrotechniku.

Moduly lze při výrobě sestavovat vedle sebe s přepážkami, nebo bez, až do šířky 5-ti modulů, tj. 1.345 mm. Jednotlivé komponenty jsou konstrukčně řešeny tak, aby jejich montáž byla jednoduchá a užití pokrylo široké spektrum požadavků elektrotechniky v jednotlivých odvětvích. Dveře rozvaděče jsou zvenčí hladké, což nenarušuje estetiku rozvaděče. Materiál a konstrukce dveří eliminuje jejich jakékoli vlnění nebo prohnutí.

Dveře jsou dostatečně odolné proti mechanickému poškození nebo destrukci. Zamykání dveří je možné až na dva jednotlivé zámky nebo jeden pákový zámek. Demontáž dveří je jednoduchá a lze jí provést po otevření rozvaděče. Na dveře lze dodatečně namontovat lištu zajišťující odvětrání rozvaděče aniž by bylo narušeno krytí IP 44.

Boky skříně jsou zvenčí žebrovány Tyto žebra znemožňují vytržení rozvaděče ze zdiva. Celkové zpracování boků a meziboků zajišťuje sestavení jednotlivých skříní vedle sebe v teoreticky nekonečnou řadu.

Zadní stěna rozvaděče, která je především určena pro montáž přístrojů, je opatřena zalisovanými maticemi M6.

Obsah balení

  • Štítek blesk není součástí
  • Neobsahuje zámek (nutné objednat samostatně)

Specifikační body

  • systém rozvaděčů Modul
  • robustní pevný kompozitní skelet z SMC
  • dno skříně bez otvorů
  • bezúdržbovost
  • snadné zazdění
  • 3 roky záruka

Technické parametry

Skelet
Jmenovité napětí 1000 V
Jmenovitý proud 400 A
Značka Modulový
Způsob osazení vestavná
Stupeň krytí IP IP44
Stupeň mechanického krytí IK IK10
Typ zámku Bez zámku
Výška 555 mm
Hloubka 215 mm
Šířka 540 mm
Materiál SMC
Typ uzavírání Dveře
Provedení krycího panelu Není
Provedení dveří Jednoduché
Průhledný kryt/dveře Ne
Se zámkem Ne
Vestavěná hloubka 200 mm
Vnitřní hloubka 160 mm
Tloušťka stěny skříně 3 mm
Tloušťka materiálu dveří/krytu 3 mm
Číslo RAL 7035
Počet modulů 72
Počet řad 3
Počet modulů v řadě 24
Materiál skeletu SMC
Povrchová ochrana (lakování) Není
S montážním panelem Ne
Vhodné pro venkovní použití Ano
Vhodné pro ochranu před bleskem Ano
Třída ochrany II.
Integrita obvodu Není
