Zákaznická poradna pilíře a sokly

Dobrý den,
u všech našich produktů v provedení pilíř uvádíme výšku nadzemní části pilíře. Je to dáno tím, že podzemní část (základ) je vždy 600 mm a je dodávána v rozmontovaném stavu jako příbal. Také je z hlediska uživatelského podstatný rozměr nadzemní části, tedy to, co bude viditelné v terénu. V neposlední řadě lze rozměr odvodit z kódu "33.1.23", což je 600+600.240.390+550. Více zde.
Výška celého sestaveného pilíře je tedy 1800 mm, ale nadzemní část je vysoká jen 1200 mm. Základ je vysoký 600 mm. Sokl (podstavec bez podzemní části) je vysoký taky 600 mm. A skříň je také vysoká 600 mm.
Zakótovaný výkres zašleme.

S pozdravem a přáním pěkného dne, tým eshopu

Dobrý den,
k položce jsme doplnili výkres půdorysu soklu SO 3.1.2 ve formátu DWG. Najdete ho v dolní části stránky. Otvory v horní a dolní části soklu jsou rozmístěny identicky a tvoří obdélník o šířce 334 mm (167 mm od středu) a hloubce 120 mm (60 mm od středu).

S pozdravem a přáním pěkného dne, tým eshopu

Dobrý den,
horní skříňka je určená pro instalaci přístrojů a technologie. Jedná se o samotný prázdný rozváděč.
Dolní skříňka není skříňka, ale podstavec – sokl. Do soklu nelze osadit přístroje a nejedná se o rozváděč. Sokl je pouze "tubus" a slouží pro zvýšení spodní hrany rozváděče, ochranu kabelů proti poškození a pro upevnění kabelů.

S pozdravem a přáním pěkného dne, tým eshopu

Vážený zákazníku,
ano. Lze sestavu skříně a soklu osadit i na jiný základ, než je náš prefabrikovaný. Základ ale musí být rovný, aby nedošlo k deformaci soklu, a spojovací materiál musí být vhodný tak, aby vydržel specifické podmínky u paty pilíře. Vhodné budou spíše nerezové kovové hmoždinky do betonu průměru 8 mm.
Doporučujeme objednat jako sestavu vestavné skříně a pilířové nadstavby, abyste neplatil za základ, který nevyužijete.

• PER 2V2/3f/40/EGD vestavná (Modul)
• Nadstavba Typ 2 pro dvoumodulovou skříň (Modul)

S pozdravem a přáním pěkného dne, tým eshopu

Dobrý den,
pod jakoukoliv skříň systému 3D velikosti x.1.3 pasuje jakýkoliv sokl s velikostí x.1.3. Nejčastější je výška 600 mm, tedy sokl SO 3.1.3. Obdobně to je i s velikostí základu a bude typ ZK 0.1.3. U vestavného rozváděče je ale nutné ještě osadit stříšku. Stříšku lze dodat jako náhradní díl.

S pozdravem a přáním pěkného dne, tým eshopu

Dobrý den,
bohužel nejsme schopni ověřit ani garantovat vhodnost osazení našeho rozváděče na podstavec jiného výrobce. Teoreticky to možné je. Jak náročné to bude realizovat prakticky, nedokážeme posoudit. Samozřejmě je nutné aby především odpovídaly rozměry hloubky a šířky. Vhodnější bude provedení "na sokl", tedy PER 2/3f/40 5.1.1 na sokl (3D) s katalogovým číslem 5420 5.1.1. Tento rozváděč není uveden na našem webu, ale je uveden v PDF katalogu, který je ke stažení zde. Rozhodující bude to, aby ve spoji nebylo porušené krytí.

Nejvhodnější bude varianta osadit kompletní naší sestavu se soklem a základem PER 2/3f/40 53.1.1 pilíř (3D) (základ na obrázku rozváděče je staršího provedení - nový nepřesahuje do stran). Zde jsme schopni garantovat mechanickou odolnost a krytí, tedy bezpečnost.

S pozdravem a přáním pěkného dne, tým eshopu

Dobrý den,

výška 1500 mm je výška nadzemní části pilíře.
Rozměry jsou:
Výška základu: 600 mm (podzemní část)
Výška soklu: 600 mm (nádzemní část podstavce)
Výška skříně: 900 mm (bez soklu a základu)
Celková výška sestavy je tedy 2100 mm, ale 600 mm jde do země.

V případě dalších dotazů nás neváhejte kontaktovat.
S pozdravem a přáním pěkného dne, tým eshopu

Dobrý den,
základ se dává do země celý, tedy 600 mm. Spodní část podstavce by měla být zárověň s finální úrovní terénu. Jak usazovat pilíře v terénu naleznete například zde (jedná se i jiný typ pilíře, ale princip je stejný).
V případě dalších dotazů nás neváhejte kontaktovat.

S pozdravem a přáním pěkného dne, tým eshopu

Dobrý den,
betonový základ být nemusí. Součástí položky je prefabrikovaný základ (viz obrázek u položky), který se k pilíři připojí a celá sestava postaví do výkopu, zasype se a zhutní. Více informací naleznete zde, v části "Montážní postup pro volně stojící pilíř".
Inspiraci lze čerpat i zde, ale jedná se o jiný typ pilíře.

S pozdravem a přáním pěkného dne, tým eshopu

Dobrý den,

vámi popsané řešení je možné. Tedy skříň v Modulovém provedení určenou do zdiva lze rozšířit o nadstavbu a základ. Má to však úskalí:

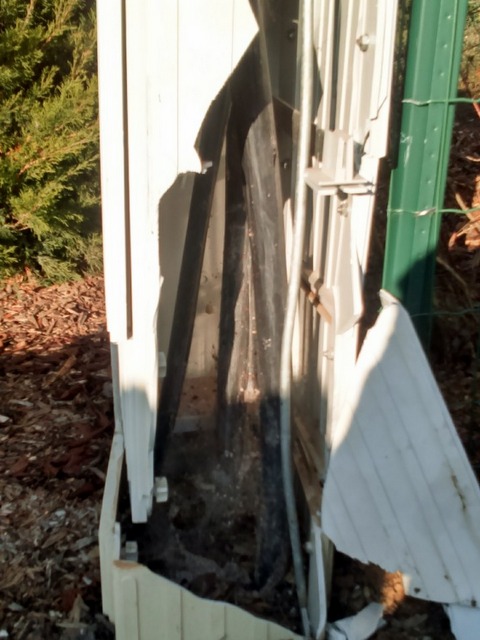

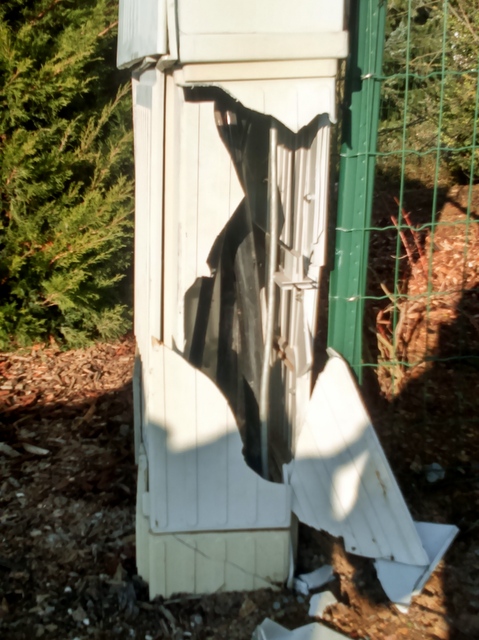

1) Vestavné skříně v provedení Modul nejsou z výroby předvrtané pro osazení nadstavby. Skříň je tedy nutné opatřit otvory pro uchycení dílů nadstavby (podstavec, stříška a zadní stěna). Tyto otvory jsou při výrobě vrtané v přípravku. Otvory lze zhotovit i běžnou vrtačkou, ale je zapotřebí pečlivost, aby nedošlo k porušení krytí rozvaděče. Nadstavbu dodáváme především jako náhradní díl při destrukci podstavce pilíře.

2) Připojovací podmínky distribučních společností se vyvíjí a dochází ke změnám. U skříní PER 1 v Modulovém provedení nejsme schopni garantovat připojení na distribuční síť ČEZ, protože v rozvaděči PER 1 není splněn požadavek současných připojovacích podmínek na volný prostor pro elektroměr. Přesto se do rozvaděče vejdou všechny typy elektroměrů.

V případě, že se chcete vyhnout řešení výše uvedeného, můžete použít například:

https://www.elplast-kpz.cz/per-13f40-v-piliri-ahvo

Tento rozvaděč je již včetně podstavce, tedy jako volně stojící pilíř, a garantujeme připojení v síti ČEZ dle aktuálních připojovacích podmínek.

S pozdravem a přáním pěkného dne, tým eshopu
